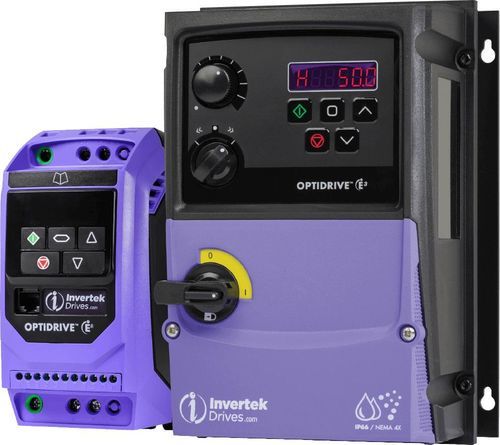

Variador de velocidad brushless Optidrive E3

de induccióntrifásicomonofásico

Descripción general
Variador de frecuencia de uso general diseñado para una puesta en marcha rápida y un control preciso del motor. Diseño compacto con ajustes de fábrica para una operación inmediata y optimización del consumo energético.

Características clave

• Puesta en marcha simple: configuración básica de 14 parámetros con ajustes predeterminados adecuados para la mayoría de aplicaciones y conexiones tipo contactor para un cableado sencillo.
• Teclado intuitivo: control digital preciso desde el teclado integrado.
• Macros de aplicación: modos Industrial, Bomba y Ventilador para optimizar el funcionamiento según la aplicación.
• Filtro EMC interno Categoría C1: filtro incorporado (Cat C1, EN61800-3:2004) que reduce coste y complejidad de instalación.
• Comunicaciones integradas: Modbus RTU y CAN como estándar para integración.
• Formato compacto y ajustes de fábrica para un arranque rápido.

Control del motor
Control vectorial sin sensor compatible con varios tipos de motores:

• IM — Motor de inducción: motores IE2, IE3, IE4 y IE5
• PM — Motor síncrono de imán permanente AC
• BLDC — Motor sin escobillas DC
• SynRM — Motor de reluctancia síncrona
• LSPM — Motor PM de arranque en línea

Instalación y puesta en servicio
Configuración básica de 14 parámetros y conexiones tipo contactor para un cableado simplificado. Los ajustes de fábrica cubren instalaciones comunes; ajustes finos disponibles vía teclado.

Garantía y fabricación
Diseñado y fabricado en el Reino Unido. Productos Optidrive con hasta 5 años de garantía.

Certificaciones y aprobaciones
CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL (según la familia de producto).

Materiales de soporte
Folletos, fichas técnicas y recursos multimedia (fragmentos de vídeo e imágenes) disponibles para Optidrive E3 y la serie Optidrive E.

Especificaciones técnicas

• Tensión de entrada: 110–480 V (entrada monofásica y trifásica)
• Rango de potencia: 0,37–37 kW (0,5–50 HP)
• Control del motor: control vectorial sin sensor para IM, PM, BLDC, SynRM, LSPM
• Filtro EMC: Categoría C1 interno conforme a EN61800-3:2004
• Fieldbus / comunicaciones: Modbus RTU y CAN integrados de serie
• Puesta en marcha: configuración básica de 14 parámetros; conexiones tipo contactor
• Macros de aplicación: modos Industrial, Bomba y Ventilador
• Medios: fragmentos de vídeo y fotogramas disponibles
• Fabricación: diseñado y fabricado en el Reino Unido
• Certificaciones: CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL
• Garantía: hasta 5 años en productos Optidrive
