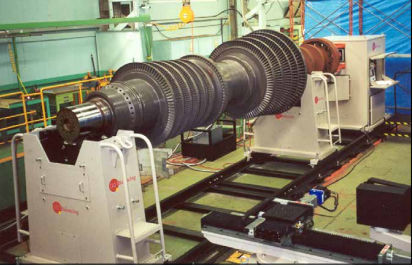

Máquina equilibradora horizontal B140-110K

dinámicode grandes dimensiones

Especificaciones de rendimiento para Modelo B140 Máquina equilibradora 50000 kg (110000 libras) Capacidad Tipo de accionamiento final/mecanizado DESCRIPCIÓN GENERAL La máquina de balanceo 1.1.1 El modelo B140 es una máquina equilibradora dinámica, de eje horizontal y de cojinetes blandos. Utiliza transductores de bobina móvil para medir el movimiento de un rotor desequilibrado en suspensiones de movimiento libre. La máquina debe estar firmemente montada en un suelo de hormigón armado estándar, pero no requiere ningún cimiento especial. Para proporcionar un método de montaje transportable fácil de usar, se proporcionan abrazaderas de carril para fijar los pedestales y la consola a una vía férrea existente o a un conjunto de cama de vía férrea prefabricada opcional. El modelo B140 tiene un Consola End Drive con un motor de velocidad variable y una caja de cambios de múltiples velocidades para una transferencia eficiente del par al rotor. El sistema End Drive utiliza un eje de cardán (suministrado) para hacer girar el rotor. Los adaptadores para fijar el eje cardánico al rotor son responsabilidad del cliente. El uso de un eje cardánico puede requerir el uso de una compensación de herramientas electrónicas (una característica del instrumento modelo 295) para eliminar los errores debidos al montaje y/o desequilibrio en las herramientas adaptadoras. La máquina y el instrumento son fáciles de configurar y utilizar. El método de calibración estándar utiliza pesos de prueba para calibrar el rotor al instrumento de equilibrado para obtener la lectura de desequilibrio más precisa posible. Instrumentación 1.2.1 El instrumento de equilibrio estándar es el Modelo 295 que tiene medidores de pantalla digital grande y filtros digitales sincrónicos de eje.
