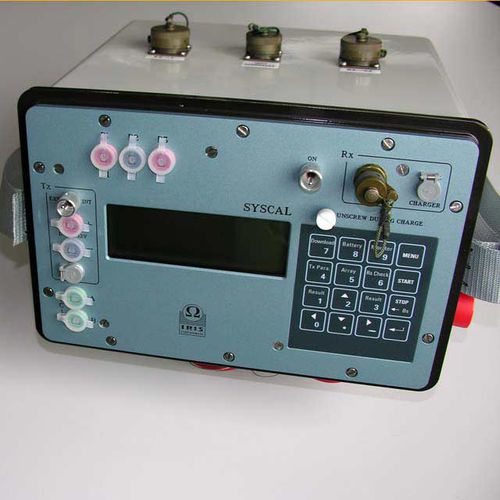

Instrumento de medida de polarización inducida Syscal R1 Plus Switch

resistividadde cargabilidadde salinidad

El resistivímetro SYSCAL R1 Plus está diseñado específicamente para la exploración de media profundidad. Combina una fuente de alimentación, un transmisor de hasta 200W o 1200Vpp de tensión de salida y un receptor de 2 canales en una sola unidad; su compacidad lo convierte en una herramienta eficaz para los estudios de resistividad intensivos. Las diferentes tarjetas de conmutación permiten trabajar con 24 (Switch-24) hasta 72 (Switch-72) electrodos. Para las aplicaciones de imágenes, Iris Instruments propone diferentes cables multifilares estándar (5 trazas - 10m, 10 trazas - 5m y 10 trazas - 10m). También se pueden montar cables personalizados para matrices especiales o aplicaciones no estándar. Las secuencias de medición pueden configurarse a través de la interfaz del instrumento o mediante el software para PC Electre Pro (suministrado con el Syscal). Electre Pro permite a los operadores desarrollar e interrogar secuencias 2D, 3D, de fondo de pozo y de rodillo antes de dirigirse al campo, lo que ayuda a minimizar los posibles errores en la recogida de datos. Los datos medidos pueden descargarse y procesarse antes de la inversión mediante el software para PC (Prosys II, suministrado con el Syscal). La medición es totalmente automática, controlada por un microprocesador: corrección automática del autopotencial, alcance automático, apilamiento digital para mejorar la señal, visualización de errores en caso de problemas de procedimiento. La memoria interna puede almacenar información completa sobre la intensidad, la tensión, la resistividad, la cargabilidad IP, los parámetros geométricos y el número de estación. Un enlace en serie permite transferir los datos a un microordenador para su trazado e interpretación.
