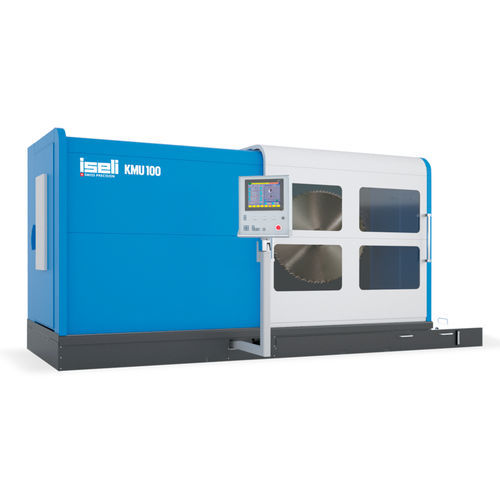

Rectificadora para hoja de sierra circular KMU 100

CNCautomática8 ejes

La innovación de ISELI La KMU 100 ha sido equipada con numerosas novedades tecnológicas. Rectifica completamente sierras circulares de metal duro con un rango de diámetros de 300 a 1800 mm. La máquina controla un total de ocho ejes CNC. Tres de ellos se utilizan principalmente para el posicionamiento y el avance de la hoja de sierra, mientras que los cinco restantes se emplean para el movimiento del cabezal de rectificado. El cabezal de rectificado es el corazón de la máquina. Consta de un husillo de rectificado refrigerado por agua y los sensores correspondientes para garantizar la fiabilidad del proceso. El husillo rectificador tiene dos extremos de eje. La muela de rectificado frontal y posterior está montada en un extremo, y las dos muelas para rectificado de flancos y ranuras de virutas en el otro. En total se accionan tres muelas. Los sensores incluyen una sonda de medición 3D, con la que se pueden medir con precisión los dientes de sierra, y un sensor de sonido que realiza el palpado de dientes de sierra en modo automático. Además, la KMU 100 dispone de compensación de desgaste para las muelas delanteras y traseras. En colaboración con nuestros experimentados técnicos de proceso, se desarrollaron nuevas geometrías de dientes de sierra, especialmente en el campo de las sierras para metales, que establecen estándares en términos de vida útil y fiabilidad. Para rectificar estas geometrías de diente de sierra se requiere un alto grado de precisión y exactitud El operario dispone de un sofisticado sistema operativo para introducir las complicadas geometrías de los dientes de sierra, que puede manejarse de forma intuitiva y rápida. Se crean recetas para las distintas hojas de sierra, que pueden guardarse y recuperarse en cualquier momento. Esto puede hacerse en paralelo con el proceso de afilado. Una gran ventaja De este modo no hay tiempos de inactividad durante la introducción de datos.
