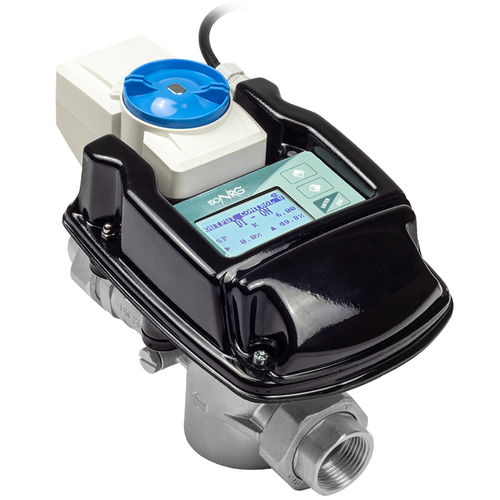

Válvula de regulación THERMAG VALVE CS611

de bolacon actuador eléctricopara agua

Presentación
La nueva THERMAG VALVE CS611 ISONRG es una válvula inteligente de regulación a 2 vías con contador de energía térmica electromagnético integrado. Proporciona control energético fiable, cálculo preciso de la energía y medición apta para facturación conforme a la norma EN1434 y la directiva MID 2014/32/EU. Diseñada para medir y monitorizar el consumo energético en instalaciones de calefacción y refrigeración, tanto en edificios nuevos como existentes, con conectividad a sistemas de gestión de edificios (BMS) y plataformas IoT.

Principio de funcionamiento
El caudalímetro electromagnético se basa en la ley de Faraday sobre la inducción electromagnética: se induce una tensión cuando un líquido conductor atraviesa un campo magnético. Esta tecnología garantiza una precisión del 0,8% del valor medido (v.r.) para fluidos térmicos conductivos, incluidas mezclas con aditivos.

Materiales y construcción

• Cuerpo de la válvula: latón DZR anticorrosión (EN12165-CW617N-DW)
• Sensor de caudal: cuerpo en PEEK con electrodos en HC276
• Unidad de válvula: válvula de bola modulante a 2 vías, dispositivo único e inseparable

Parámetros ajustables

• Caudal (Flowrate)
• Potencia térmica
• Diferencial de temperatura (ΔT)
• Temperatura de entrada (T1)
• Temperatura de salida (T2)
• Presión diferencial
• Fuente externa desde el proceso o el BMS

Unidad electrónica y comunicaciones

• Pantalla LCD retroiluminada de 3 líneas
• Alimentación: 24 V AC/DC
• Puerto de comunicación: RS485 serie / Ethernet RJ45
• Protocolos soportados: MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (y otros protocolos para integración BMS/IoT)
• Servidor web integrado para compartir datos y analizar el estado del dispositivo

Entradas/Salidas y señales

• Salida digital: 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Entrada digital: 1 x programable
• Entrada analógica: 1 x programable 0–10 V o 0–22 mA

Características especiales

• Caudalímetro electromagnético inmune a la presencia de aditivos en el fluido térmico
• Compatible con mezclas agua+glicol (etilenico o propilenico) hasta 40%, cálculo conforme a MI004
• Funcionamiento como ePICV o eDPCV
• Hasta 7 magnitudes ajustables para el control del caudal

Aprobaciones y certificaciones

• Marcado CE
• MID – MI004 (indicado)

Características técnicas / Especificaciones

• Directiva MID 2014/32/EU
• Precisión de medida del caudal: hasta 0,8% v.r.
• Tamaños de sensor disponibles: 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h]: 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Rango temperatura líquido sensor: -10 °C … +100 °C
• Presión nominal: PN16 (16 bar)
• Materiales sensor y cuerpo: latón DZR y PEEK – electrodos en HC276
• Tipo sensor de temperatura: PT500 – DS/PS – certificado MI004
• Longitudes de cable sensor de temperatura: 3 m / 5 m en silicona
• Rango de medida temperatura: 0 °C … +150 °C
• Pantalla: LCD retroiluminada 3 líneas
• Alimentación: 24 V AC/DC
• Comunicaciones: RS485 y Ethernet RJ45; protocolos MODbus RTU/IP, BACnet MS-TP y otros
• E/S: salida digital ON/OFF, entradas digitales y analógicas programables (0–10 V / 0–22 mA)
