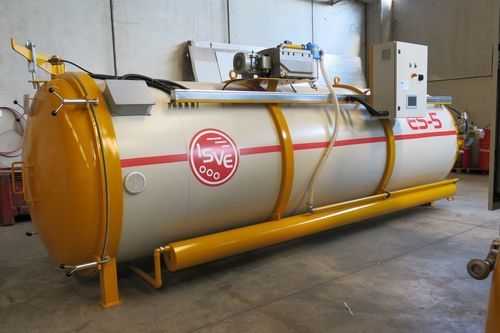

Secador de vacío ES series

eléctricocontinuopara madera

Descripción
Serie ES: secadores de vacío continuo con capacidades netas de 3 a 25 m3, indicados para grandes carpinterías y comerciantes de madera que requieren secado automático por vacío.

Características principales

• Autoclave: acero pintado con epoxi para especies sin tanino; opción AISI 304 en acero inoxidable para maderas corrosivas (roble, castaño, etc.).
• Recubrimiento aislante térmico.
• Sistema de carga por carro porta‑placas y madera con apertura del carro.
• Guías externas del carro para carga y descarga fiables.
• Cuadro eléctrico de mando con microprocesador para ciclos automáticos y paro.
• Sondas de control de humedad en unidad de muestra para monitorizar el proceso.
• Conductos de condensado en acero inoxidable con dos ventiladores de refrigeración.
• Bomba de circulación de agua caliente.
• Válvula/bomba motorizada de cuatro vías para conexión a fuente de agua caliente externa.
• Descarga automática del condensado.
• Placas calefactoras eléctricas de aluminio.
• Caballetes porta‑placas.
• Bomba de vacío lubricada con aceite.

Accesorios bajo demanda

• Sistema de prensado Air‑bag.
• Sistema de desinfección contra xilófagos mediante pastillas insecticidas.

Notas de instalación
Para la puesta en marcha basta con una toma de corriente y un pozo de descarga de condensados.

Tabla de dimensiones y especificaciones (columnas: TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; Peso t; Cap. m3 netta; Pot. Inst. kW; Pot. Assor. kWh)
TYPE | a1 mm | a mm | b mm | c mm | d mm | e mm | f mm | Peso t | Cap. m3 netta | Pot. Inst. kW | Pot. Assor. kWh
ES 3 | 795 | 822 | 2000 | 2100 | 1300 | 5900 | 5000 | 1,7 | 3 | — | —
ES 5 | 990 | 1100 | 2300 | 2390 | 1620 | 5900 | 5000 | 4,1 | 5 | 2,1 | 1,5
ES 8 | 1200 | 1220 | 2300 | 2650 | 2100 | 8000 | 7000 | 4,8 | 8 | 2,5 | 2,0
ES 5+5 | 2 secadores con una unidad de control | — | — | — | — | — | — | 9,5 | 10 | 2,2 | 2,1
ES 12 | 1400 | 1280 | 2400 | 2750 | 2300 | 8000 | 7000 | — | 12 | 3,2 | 2,8
ES 20 | 1600 | 1280 | 2500 | 2850 | 2500 | 12000 | 11000 | — | 20 | 3,2 | 3,0
ES 25 | 2400 | 2400 | 3700 | 4000 | 3600 | 9000 | 7000 | — | 25 | 5,4 | 4,0

Especificaciones técnicas

• Serie: ES (secador de vacío continuo).
• Capacidades netas disponibles: 3, 5, 8, 10 (ES 5+5), 12, 20, 25 m3.
• Construcción autoclave: acero pintado con epoxi (estándar) o AISI 304 inoxidable (opción para maderas corrosivas).
• Aislamiento térmico para reducir pérdidas de calor.
• Sistema de carga: carro porta‑placas con guías externas.
• Control: cuadro eléctrico con microprocesador y sondas de humedad en muestra para ciclos automáticos y paro.
• Condensación: tubos inox y dos ventiladores de refrigeración; descarga automática del condensado.
• Calefacción y circulación: placas eléctricas de aluminio; bomba de circulación de agua caliente y válvula motorizada de cuatro vías para conexión a fuente de agua caliente.
• Sistema de vacío: bomba de vacío lubricada con aceite.
• Accesorios: prensado Air‑bag y sistema de desinfección mediante pastillas insecticidas disponibles bajo demanda.
• Potencias y consumos orientativos según modelo; ver tabla para valores.
