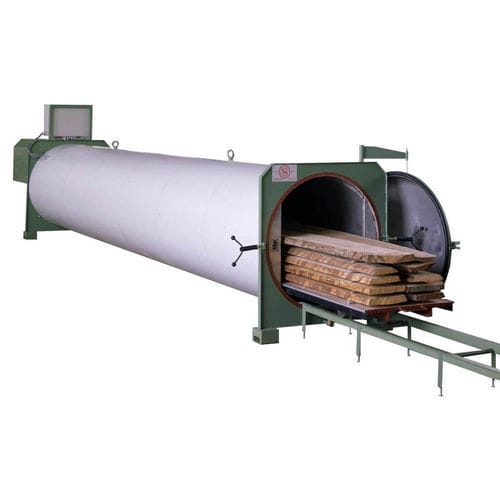

Secador de vacío EM2V

eléctricobatchde aire

Descripción general
Los secadores al vacío EM2V y EM5V son equipos industriales de secado diseñados para talleres de carpintería de pequeña y mediana escala para secar volúmenes limitados de madera mediante ciclos controlados a baja temperatura. El sistema se gestiona mediante el control Vacutronic y admite conexión a PC con Windows para supervisión remota y archivado de ciclos. La unidad ofrece tres modos de funcionamiento según las necesidades de producción.

Proceso de secado
El secado se realiza en vacío a bajas temperaturas para favorecer la transmigración y evaporación del agua sin provocar choques térmicos que causen fisuras o deformaciones. Un generador de vapor mantiene la humedad superficial para evitar grietas, mientras que un condensador elimina el vapor en suspensión. Un ventilador eléctrico con resistencias hace circular el aire acondicionado a través de la pila de madera. Los ciclos de vacío periódicos impulsan la migración del agua desde el interior celular hacia la superficie; los condensados se evacuan regularmente para estabilizar las condiciones de la cámara.

Modalidades de funcionamiento

• Totalmente automático
• Semi-automático
• Manual

Principales ventajas

• Resultados controlados: fisuras y deformaciones reducidas; sin cambios de color significativos; ausencia de tensiones internas; resistencia mecánica preservada.
• Amplio rango de materiales: apto para seccionar material grueso y maderas con alta humedad inicial (tablas, piezas semiacabadas).
• Bajos costes de explotación: pérdidas térmicas reducidas y uso eficiente de la energía eléctrica y térmica; intervención manual limitada.
• Mantenimiento reducido: construcción compacta y racional, dispositivos automáticos sencillos y materiales anticorrosión.

Características principales

• Autoclave en acero AISI 304
• Aislamiento de 50 mm
• Cuadro eléctrico con microprocesador (Vacutronic) para programación y gestión automática
• Sondas de humedad sobre elemento muestra
• Extracción manual del carro: capacidad para una pila 700 × 700 mm, longitud hasta 6 000 mm; vías externas
• Tres resistencias eléctricas posicionadas en la base del autoclave (3 × 2,5 kW en EM2V)
• Bomba de vacío hidráulica con sistema de condensación
• Generador de vapor para humidificación
• Ventilador Ø 600 mm
• Listones de aluminio 20 mm

Tabla de componentes (referencias)
1 | Puerta | 5 | Generador de vapor
2 | Pila de madera | 6 | Bomba de vacío
3 | Ventilador eléctrico | 7 | Carro
4 | Estructura Vacutronic | 8 | Válvula de descarga

Descripción técnica (secador EM2V)
Resistencias eléctricas: 3 × 2,5 kW
Dimensiones máximas de la madera en secado: 700 × 700 × 6 000 mm
Huella (base): 1 070 × 7 000 mm
Altura de instalación: 1 200 mm
Peso total (EM2V): aprox. 800 kg
Conexión eléctrica: 380 V, 50 Hz
Potencia instalada: 9,25 kW
Consumo eléctrico medio por hora: aprox. 5 kW/h

Especificaciones técnicas

• Modelos: EM2V y EM5V (serie EM)
• Autoclave: acero inoxidable AISI 304 (o acero pintado según la especie)
• Aislamiento: 50 mm
• Control: Vacutronic con microprocesador y conexión PC para supervisión y archivado
• Modos: totalmente automático, semi-automático, manual
• Control de humedad: sondas y elemento muestra; condensador
• Humidificación: generador de vapor integrado
• Vacío: bomba hidráulica con gestión de condensados
• Calentamiento: resistencias eléctricas (p. ej. 3 × 2,5 kW para EM2V)
• Circulación de aire: ventilador Ø 600 mm
• Carro: pilas 700 × 700 mm, longitud hasta 6 000 mm; extracción manual
• Listones de aluminio: 20 mm
• Tamaño máx. de secado: 700 × 700 × 6 000 mm
• Huella/base: 1 070 × 7 000 mm; altura: 1 200 mm
• Peso (EM2V): aprox. 800 kg
• Alimentación eléctrica: 380 V, 50 Hz; potencia instalada: 9,25 kW; consumo medio: ~5 kW/h
