Unidad para reciclado de plástico 40/80S – GR500

con granulación

Descripción

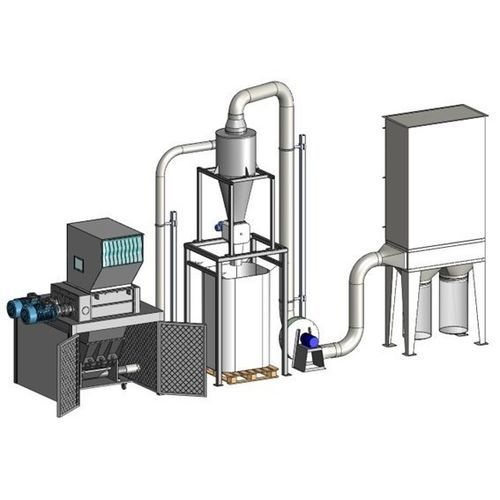

Sistema combinado en línea formado por un triturador industrial 40/80S acoplado al granulador GR500, diseñado para la reducción primaria de tamaño y la granulacion de materiales voluminosos y rígidos.

Características del triturador

• Estructura de chapa de acero electrosoldada de gran espesor
• Soportes de cojinetes de rodillos con sellado contra polvo y líquidos
• Placas laterales intercambiables resistentes al desgaste separando la cámara de corte de las bridas de los cojinetes
• Ejes extra gruesos con 20 fresas de acero especial resistentes al desgaste y 20 discos introductores para el agarre de piezas voluminosas
• Disposición escalonada de los dientes para mejor agarre y progresión del corte
• Dos reductores epicicloidales con ejes paralelos al eje de las fresas
• Dos motores 7,5 kW, 6 polos, multi-tensión/multi-frecuencia (IE3)
• Transmisión en baño de aceite con engranajes y piñones de acero
• Barra de protección de los motores eléctricos
• Cámara de corte 400 × 800 mm y tolva electrosoldada para carga frontal o superior con tapa deslizante y bandas de goma anti fly-back

Características del granulador

• Estructura de soporte robusta en tubular electrosoldado para alojar el GR500
• Paneles metálicos insonorizados y cámara de alojamiento con puerta de seguridad para mantenimiento
• Doble puerta con cerradura eléctrica y microinterruptor de seguridad para extracción
• Guías internas para un centrado preciso del GR500
• Caja porta-rotor en acero de gran espesor con rotor central abierto Ø260 mm y cuchillas intercambiables y afilables de alta aleación
• Tolva de carga 300 × 500 mm y juego de cuchillas fijas ajustables axialmente
• Rejilla intercambiable hasta 4 mm
• Transmisión mediante correas trapezoidales de alta resistencia y motor de 11 kW montado sobre guías para ajuste de tensión

Características del sistema de control

• Cuadro eléctrico conforme a normas CEE con limitador de par que invierte el rotor en caso de sobrecarga
• PLC SIEMENS S7-1200 para control de periféricos
• Pantalla táctil a color de 6” para ajustar parámetros
• Programa AUTO TUNING ISVE de autoajuste
• Software para control de sistemas de carga, refinador/granulador y sistema de aspiración opcional
• Funciones de parada de emergencia y seguridad
• PROGRAMA DE MANTENIMIENTO ISVE mostrando mantenimientos programados en la HMI
• Preparación para teleasistencia y SAFETY SERVER CONNECTION ISVE para supervisión en tiempo real
• Ejecución conforme a normas CE.

Otras características

• Motores y control SIEMENS
• Eje anti-torsión
• Panel táctil (HMI)
• Programa de mantenimiento ISVE y preparación para conexión a servidor

Características / especificaciones técnicas

• Tipo de equipo: triturador 40/80S combinado con granulador GR500
• Cámara de corte triturador: 400 × 800 mm
• Ejes triturador: extra gruesos con 20 fresas resistentes al desgaste y 20 discos introductores
• Motores triturador: 2 × 7,5 kW, 6 polos, multi-tensión/multi-frecuencia (IE3)
• Transmisión triturador: baño de aceite con engranajes y piñones de acero; 2 reductores epicicloidales
• Rotor granulador: Ø260 mm (rotor central abierto); ancho útil 500 mm
• Tolva granulador: 300 × 500 mm
• Motor granulador: 11 kW sobre guías para ajuste de la tensión
• Rejilla granulador: intercambiable hasta 4 mm
• Transmisión granulador: correas trapezoidales de alta resistencia sobre volante
• Control: PLC SIEMENS S7-1200, HMI 6”, limitador de par, AUTO TUNING ISVE
• Seguridad: ejecución CE; doble puerta con cerradura eléctrica y microinterruptor para extracción
