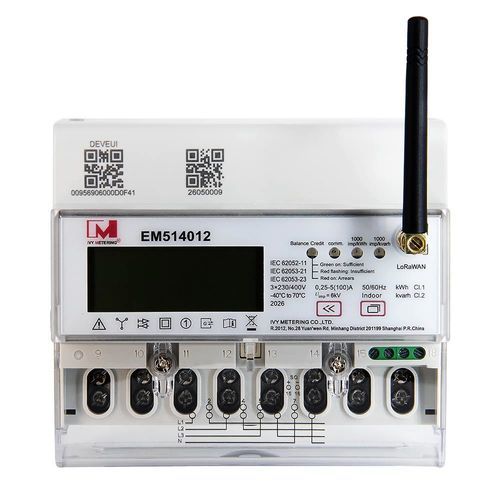

Contador de energía eléctrica trifásico EM514012

en riel DINresidencialmultifunción

Descripción del producto
EM514012 es un contador electrónico multifunción de riel DIN, trifásico y de cuatro hilos, diseñado para la distribución eléctrica en entornos residenciales y comerciales. Soporta modos prepago y pospago, comunicación local RS485 (Modbus) y comunicación remota LoRaWAN (EU868). Un relé de enclavamiento magnético integrado permite el control local y remoto de encendido/apagado para la gestión del equipo.

Características principales

• Mediciones: energía bidireccional (activa/reactiva), potencia activa, tensión, corriente, frecuencia, factor de potencia y demanda.
• Comunicación: LoRaWAN (EU863-870 / EU868) y RS485 con protocolo Modbus.
• Medición bidireccional: registro de energía y potencia en sentido directo e inverso.
• Modos de facturación: admite modelos prepago y pospago para cantidad de energía y montos monetarios.
• Relé de enclavamiento magnético integrado para control de carga y conmutación remota.
• Corte por sobrecorriente: umbral y tiempo de recuperación configurables; el relé interrumpe el suministro si se excede el umbral e intenta reactivar tras el tiempo de recuperación.
• Alarmas y detección: sobrecorriente, sobretensión, desviación de frecuencia, saldo/carga bajo y detección de apertura de cubierta.
• Registro de eventos: almacena eventos como recargas, alarmas, cortes de energía y manipulación; hasta 20 entradas.

Beneficios

• Monitorización completa de las tres fases para instalaciones industriales, comerciales y residenciales de gran tamaño.
• Comunicación inalámbrica de largo alcance que reduce cableado y costes de infraestructura.
• Bajo consumo que permite operación prolongada y mantenimiento simplificado.
• Lectura y control remotos que habilitan monitorización centralizada, conmutación de cargas y gestión tarifaria.
• Medición precisa y facturación transparente para inquilinos, departamentos o clientes.
• Integración sencilla con sistemas de gestión de edificios y plataformas IoT.

Dimensiones y conexionado
Las dimensiones y el diagrama de conexionado se proporcionan como imágenes en la página del producto para referencia de instalación.

Especificaciones técnicas

• Nombre del producto: EM514012
• Tensión de referencia: 3×230/400 V (±20%)
• Corriente de referencia: 0,25-5(100) A
• Constante de impulsos: 1000 imp/kWh
• Pantalla LCD: LCD6+2
• Temperatura de funcionamiento: -40 ~ +70°C
• Humedad relativa: <95%
• Frecuencia de referencia: 50 Hz
• Clase de precisión: Cl.B
• Control de carga: relé de enclavamiento magnético integrado
• Norma de referencia: EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Comunicación: LoRaWAN, RS485 (Modbus)
• Banda de frecuencia: EU863-870 MHz (EU868)
• Antena LoRa: conector SMA (tipo base/vara)
