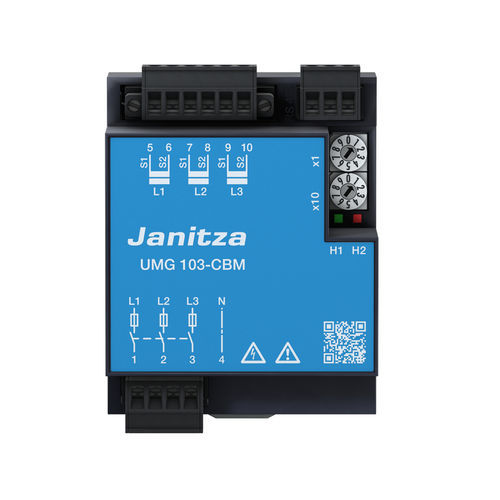

Instrumento de medida de calidad de la energía UMG 103-CBM

de potenciaparámetro eléctricouniversal con molinete

El UMG 103-CBM es un dispositivo de medición universal para montaje en carril DIN en sistemas de distribución de baja tensión y se utiliza para medir y comprobar parámetros eléctricos en sistemas de distribución de energía. Mide armónicos hasta el armónico 40. Armónicos Los armónicos se producen debido al funcionamiento de equipos con una característica no lineal, por ejemplo, transformadores utilizados en saturación, bombillas de bajo consumo, convertidores de frecuencia y electrónica de potencia. Provocan una carga en la red debido a corrientes adicionales y pueden afectar o incluso destruir los equipos en funcionamiento. Esta realimentación de la red puede detectarse y documentarse mediante analizadores de calidad de la energía. Interfaz Modbus Muchos dispositivos de medición UMG disponen de una interfaz RS485 con protocolo Modbus RTU, que permite una conexión en red extremadamente rentable. Se caracteriza por una sencilla configuración de la topología y por su falta de sensibilidad a las interferencias CEM. La comunicación entre el emisor y el receptor tiene lugar de forma alámbrica a través de un cable de par trenzado revestido. GridVis GridVis® es un software completo y escalable para configurar un sistema de supervisión de la energía y controlar la calidad de la energía. Se utiliza tanto para programar y configurar muchos dispositivos de medición UMG, como para leer, procesar y analizar los datos medidos. Las aplicaciones típicas son el suministro de energía, los sistemas industriales, la gestión de instalaciones, etc. Supervisión del valor umbral La supervisión del valor umbral puede asignarse tanto a la gestión de alarmas como a las operaciones de conmutación. Los dispositivos de medición UMG correspondientes disponen de salidas digitales adecuadas como salidas de conmutación. Por lo tanto, se pueden automatizar determinadas reacciones si se supera o no se alcanza un valor umbral.
