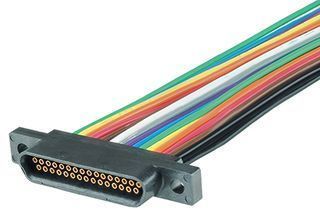

Conector de datos MDJxxR-W-xxLxxx-T-x

micro-Dde plásticocon cable

Conector Micro-D con Cable Aislado Tipo de Carcasa de Plástico Receptáculo Conector Micro Dsub con cable. Se utiliza una carcasa de plástico. Cómo ordenar Código - Color 1 - Negro 2 - Marrón 3 - Rojo 4 - Naranja 5 - Amarillo 6 - Verde 7 - Azul 8 - Púrpura 9 - Gris 0 - Blanco *1 Consulte la tabla de especificaciones del cable eléctrico a continuación. *2 W04 y W33 se fabrican por encargo. *3 También se pueden especificar otras longitudes. *4 "Código" seleccionado de los tipos de "Hardware de Montaje" como tornillos. También está disponible otro color. P/N - Número de Pines - A - B - C - D - K MDJ9R-W - 9 - 19.74/0.777" - 14.35/0.565" - 9.4/0.37" - 10.14/0.399" - 5.3/0.209" MDJ15R-W - 15 - 23.55/0.927" - 18.16/0.715" - 13.28/0.523" - 13.95/0.549" MDJ21R-W - 21 - 27.36/1.085" - 21.97/0.865" - 17.03/0.67" - 17.76/0.699" MDJ25R-W - 25 - 29.9/1.177" - 24.51/0.965" - 19.57/0.77" - 20.3/0.799" MDJ31R-W - 31 - 33.7/1.327" - 28.32/1.115" - 23.38/0.92" - 24.11/0.949" MDJ37R-W - 37 - 37.52/1.477" - 32.13/1.265" - 27.22/1.072" - 27.92/1.099" MDJ51R-W - 51 - 36.2/1.425" - 30.86/1.215" - 25.71/1.012" - 26.65/1.049" - 6.3/0.248" Otros números de pines se fabrican por encargo. Especificaciones del cable P/N del Cable - Estándar - Aislamiento - Conductor - Rango de Temperatura - Voltaje Nominal - Aplicaciones W - UL1513(105°C ) - ETFE - Cobre, Estaño Chapado - -55 a +150°C - 600V - Cableado de equipos W04 (Hecho por encargo) - MIL-W-16878/04 NEMA HP3,UL1213 - PTFE - Cobre, Plata Chapada - -60 a +200°C W11 - MIL-W-22759/11 - PTFE - Cobre, Plata Chapada - -55 a +200°C - Equipos aeroespaciales W33 (Hecho por encargo) - MIL-W-22759/33 - ETFE modificado reticulado - Aleación de Cobre de Alta Resistencia, Plata Chapada - -60 a +200°C W（UL1513(105°C )）es el tipo más rentable. Con respecto a la temperatura de funcionamiento: La tabla anterior muestra las especificaciones solo para el cable. Tenga en cuenta que la temperatura de funcionamiento del conector es de -55 a +125°C. Conector Micro-D con cable aislado Tipo de carcasa de plástico Receptáculo Disponible en varios números de pines (9, 15, 21, 25, 31, 37, 51) Código de color del cable disponible (10 colores) Especificaciones del cable: aislamiento ETFE, PTFE, ETFE modificado reticulado; conductor de cobre o aleación de cobre de alta resistencia; rango de temperatura -55°C a +200°C (cable), -55°C a +125°C (conector); voltaje nominal 600V Longitudes y colores personalizados disponibles (hecho por encargo)
