Máquina de corte con chorro de agua Combo series

de plasmapara materiales compuestospara materiales multicapa

Descripción general

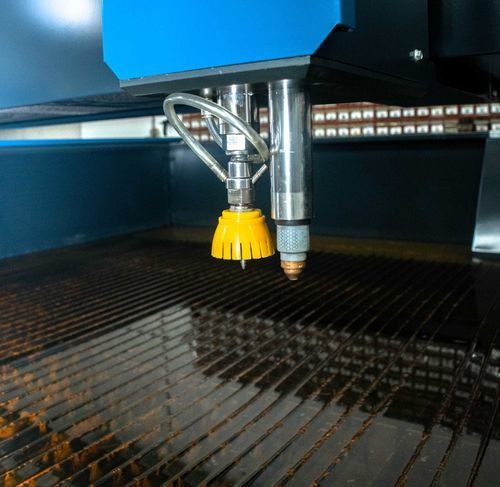

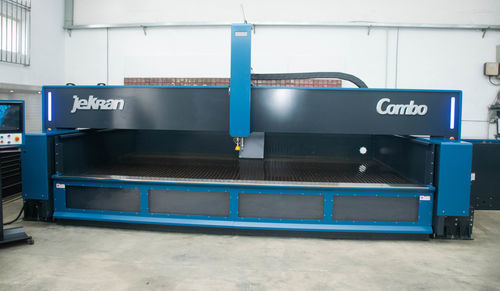

El equipo Combo es una plataforma de corte híbrida de doble boquilla que integra una cabeza waterjet y una cabeza de plasma en un mismo pórtico. Diseñado para producción multimaterial, el Combo permite corte plasma a alta velocidad y corte waterjet sin aporte térmico sobre metales, aleaciones, composites y materiales estratificados. El diseño prioriza la operación integrada de ambas boquillas y una huella en planta contenida.

Características clave

• Sistema de corte híbrido que combina tecnologías waterjet y plasma para flujos de producción flexibles.
• Control independiente de boquillas que permite operación simultánea o selectiva de las cabezas waterjet y plasma.
• Inteligencia adaptativa del material: sensores y controles que detectan tipo y espesor y ajustan parámetros de corte automáticamente.
• Transición de modo fluida que facilita el detallado con waterjet y el desbaste con plasma en el mismo programa.
• Control de trayectoria de alta precisión para resultados repetibles en aplicaciones de fabricación avanzada.

Tablas: Modelos y matriz técnica

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tablas: Opciones de bomba / accionamiento directo

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Opciones de bomba y plasma

Las bombas waterjet disponibles son Model 22 (22 kW / 30 HP) y Model 30 (30 kW / 40 HP) en configuración direct-drive, soportando hasta 58 000 psi (4 000 bar). Las unidades plasma están disponibles de Hypertherm o GYS. Las combinaciones de orificio y caudal permiten adaptar la calidad de corte a distintos materiales.

Rendimiento y precisión

El Combo ofrece una precisión lineal de ±0.03 mm y repetibilidad de ±0.02 mm. Las velocidades máximas de avance alcanzan hasta 25 m/min según el modelo y la configuración. Los sensores adaptativos ajustan parámetros para materiales conductores y no conductores.

Casos de uso

Adecuado para entornos de fabricación que requieren tanto corte metálico de alta velocidad como cortes detallados sin aporte térmico en composites o ensamblajes estratificados. Aplicaciones típicas: mecanizado de precisión, fabricación a medida y series de producción con materiales mixtos.

Nota

*Las dimensiones de la huella son orientativas. La bomba HP, tolva, estructura de retirada de granate y consola de control pueden posicionarse según el espacio disponible.

Especificaciones técnicas

• Nombre comercial: Combo
• Modelos disponibles: 4021-Combo, 6021-Combo
• Recorrido X: 4100 mm (4021), 6100 mm (6021)
• Recorrido Y: 2100 mm
• Recorrido Z: 200 mm
• Velocidad máx.: 25 m/min
• Precisión lineal: ±0.03 mm
• Repetibilidad: ±0.02 mm
• Opciones de bomba: Model 22 (30 HP / 22 kW) o Model 30 (40 HP / 30 kW)
• Presión de salida: hasta 58 000 psi / 4 000 bar
• Orificio & caudal: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) y 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unidades plasma: Hypertherm o GYS
• Ejemplos de huella: 8.5 x 3.4 m (implantación 4021), 10.5 x 3.4 m (implantación 6021)
