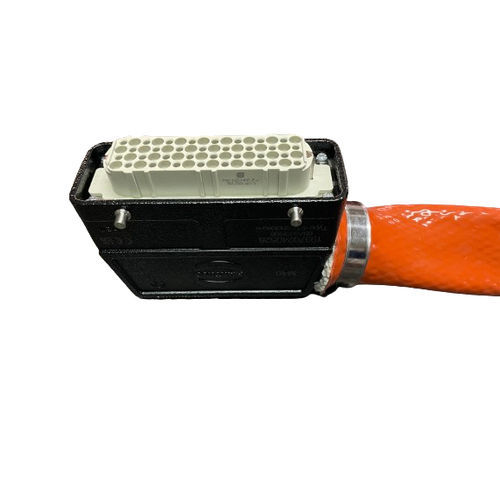

Manguera termopar M27H-64P-L7000

Resumen
La manguera multipunto para siderurgia agrupa las conexiones de 27 puntos de temperatura en un único conjunto de cableado. Longitud estándar 7 m y conector en cada extremo. Permite conectar la unidad de medida al equipo de lectura o control evitando múltiples terminaciones individuales. Fabricación bajo pedido para termopares tipo K, J, N y otras calibraciones; conductores y conexiones seleccionados según el tipo de termopar solicitado.

Características principales

• Número de puntos: 27 puntos de medida
• Longitud: 7.000 mm (7 m)
• Conexiones: un conector en cada extremo (conector de agrupación)
• Tipos de termopar: tipo K, J, N y otros a solicitud
• Función: conexión y prolongación de señales de termopar, agrupación y ordenación de cableado
• Uso principal: instalaciones siderúrgicas y procesos industriales de temperatura
• Origen: Made in Spain
• Disponibilidad: fabricación a medida

Ventajas

• Reduce el número de terminaciones individuales en la instalación
• Facilita la conexión/desconexión y la sustitución durante mantenimiento
• Agrupa 27 señales en una sola manguera, ordenando y facilitando la identificación
• Puede reducir el tiempo de montaje y simplificar reparaciones

Aplicaciones

• Hornos industriales
• Líneas de laminación
• Procesos de tratamiento térmico
• Equipos de fundición y colada
• Maquinaria de producción siderúrgica
• Sistemas de ensayo y control térmico
• Equipos de lectura, registro o control de temperatura

Opciones y personalización (ejemplos disponibles en fabricación a medida)

• Tipo de sensor: Termopar K, J, T, N, S, R, PT100, PT1000 u otro
• Material de vaina: AISI 304, AISI 316, AISI 310, Inconel 600, Cerámica, Carburo de silicio u otros
• Conexión: sin conexión, 1/8", 1/4", 3/8", 1/2", 3/4", 1", brida, racor deslizante u otras
• Cable: sin cable, silicona, PFA/Teflón, fibra de vidrio, malla inoxidable u otros
• Terminación: cabezal, conector mini, conector estándar, hilos libres u otra terminación
• Opciones ATEX y servicios de calibración (verificación interna o calibración ENAC gestionada) según solicitud

Otros nombres por los que puede conocerse

• Manguera multipar para termopares
• Manguera multipar de compensación
• Cable multipunto de temperatura
• Cable multipar para termopares
• Cable multicanal para termopares
• Manguera para termopar multipunto
• Manguera de termopares para siderurgia

Datos necesarios para comprobar la compatibilidad antes de pedir

• Tipo de termopar requerido (K, J, N u otro)
• Número de puntos de medida (confirmado: 27)
• Modelo y número de pines de cada conector
• Distribución / asignación de conexiones en los conectores
• Longitud necesaria y margen para evitar tensiones
• Temperatura ambiente y del recorrido de la manguera
• Presencia de humedad, polvo o esfuerzos mecánicos
• Características del equipo de lectura o control (polaridad, tipo de conector, disposición de pines)

Características / especificaciones técnicas

• Peso: 8 kg
• Dimensiones del embalaje (aprox.): 50 × 50 × 30 cm
• Número de puntos: 27
• Longitud nominal: 7.000 mm
• Conectores: un conector en cada extremo (configuración de cara fija / agrupada)
• Tipos de termopar disponibles: K, J, N (y otras calibraciones bajo pedido)
• Tipo de producto: manguera multipunto para termopares (agrupación y extensión de señales)
• Código interno mostrado en ficha: M27H-64P-L7000
• Fabricación: a medida
