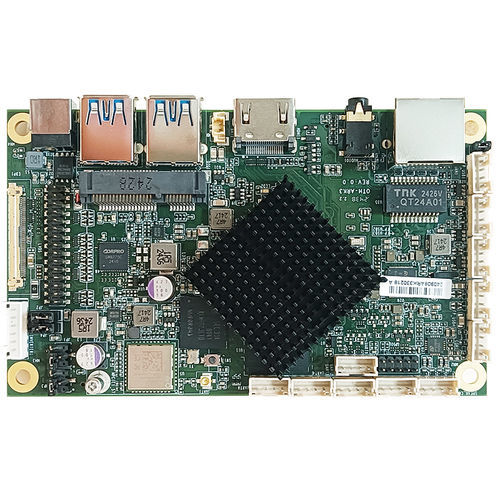

Tarjeta CPU ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-coretarjeta SIM

El OTH-ARK3 es un ordenador de placa única compacto (SBC) de 120 x 72 mm de Jetway, basado en el SoC Rockchip RK3568 con núcleos ARM Cortex-A55 y NPU de 1 TOPS. Diseñado para aplicaciones embebidas e industriales, integra memoria LPDDR4X a bordo, almacenamiento eMMC, múltiples salidas de vídeo, red GbE, conectividad inalámbrica y un amplio conjunto de E/S para periféricos e interfaces industriales.

Características principales

• SoC Rockchip® RK3568 quad-core ARM Cortex-A55 (hasta 2,0 GHz) con NPU 1 TOPS
• 4GB LPDDR4X onboard (3200 MT/s), opción 8GB
• 32GB eMMC onboard (opcional hasta 64GB)
• Soporte Wi‑Fi (802.11 b/g/n 2,4 GHz) y Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• E/S: 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Salidas de pantalla: HDMI, eDP, LVDS 24 bits doble canal (soporta hasta 3 pantallas)
• Vídeo: decodificación 4K H.264/265, codificación 1080P H.264/265

Especificaciones técnicas

• Factor de forma: 120,0 W x 72,0 D mm
• CPU: Rockchip® RK3568 quad-core ARM Cortex-A55 (hasta 2,0 GHz) con NPU 1 TOPS
• PMU/Chipset: Rock Chip® RK809-5 PMU
• Memoria: LPDDR4X onboard 3200 MT/s 4GB estándar (8GB opcional)
• Almacenamiento: eMMC onboard 32GB (opcional hasta 64GB); ranura microSD
• Seguridad: Intel® PTT (fTPM integrado)
• Alimentación: DC-in 12V; modos: AT / ATX; conector: toma DC
• GPU: Mali-G52 MP2
• Salidas de vídeo y resoluciones máx.: HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Audio: audio HD de 2 canales; 1 x jack combo (line-out / mic-in); amplificador 3W
• Ethernet / Wireless: 1 x GbE (Realtek RTL8211F-CG); Wi‑Fi + Bluetooth mediante AW-CM358
• USB: 2 x USB3.0 (uno co-layout OTG), 4 x USB2.0
• Serial / I/O internos: header interno para 2 x RS-232; 2 x UART; GPIO 4 bits; SMBus; header debug; inversor
• Expansión: 1 x Mini-PCIe tamaño completo; 1 x ranura para SIM; microSD
• Temperatura de funcionamiento: -10°C a 60°C; almacenamiento: -20°C a 70°C
• Watchdog: 255 niveles; Wake on LAN soportado
• Certificaciones & cumplimiento: CE, FCC Clase A, LVD; EU RoHS, REACH (opcional), China RoHS

Aplicaciones y conformidad

• Adecuado para sistemas embebidos, automatización industrial, HMI, señalización digital, gateways y dispositivos edge IoT
• Cumple los requisitos industriales y medioambientales habituales para despliegues en entornos comerciales e industriales
