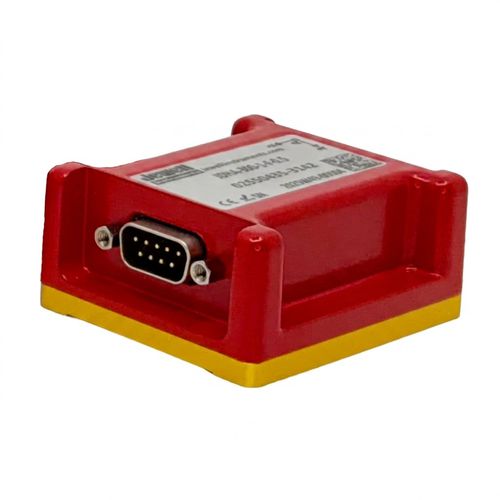

Acelerómetro 2 ejes JDHA series

1 ejede 3 ejesMEMS

Descripción del producto
Los acelerómetros MEMS digitales Ruby de Jewell Instruments son sensores inerciales de alto rendimiento que ofrecen excelente resolución, respuesta en frecuencia y ancho de banda, en una carcasa IP67 que utiliza la misma configuración de montaje que los sensores MEMS actuales de Jewell.

Características

• Rangos: ±0,5 g a ±1,0 g
• Compensado en temperatura
• Opciones de interfaz digital: ASCII (RS-485 / RS-232) y Modbus (RS-485)
• Alta precisión con resolución digital de 30 μg
• Rango de funcionamiento: -40° a +85° C
• Sellado: IP67
• Opciones de terminación: M12 y DB9
• Conformidad: CE y RoHS

Aplicaciones

• Aeroespacial
• Militar
• Robótica
• Investigación académica
• Controles de aerogeneradores
• Monitoreo y pruebas de vías
• Monitoreo de parques eólicos
• Monitoreo de vibraciones
• Sistemas de control automatizados
• Pruebas de vehículos

Dimensiones
Dimensiones: 2.25 × 2.25 × 1.99 in

Especificaciones de rendimiento (seleccionadas)
Rango de medición (g): ±0.2 ; ±1.0
Resolución digital (μg, máx): 30 ; 30
Repetibilidad (mg): 70 ; 70
No linealidad (% FRO) máx.: 0.04 ; 0.01
Sensibilidad de sesgo a la temperatura (mg/°C máx.): 0.005 ; 0.005
Desalineación de ejes transversales (° máx.): ±0.25 ; ±0.25
Ancho de banda (Hz nom) (-3 dB): (Frecuencia de muestreo) / 4 ; (Frecuencia de muestreo) / 4
Precisión - sensor de temperatura (°C, máx): ±2 ; ±2
Tiempo de calentamiento (s típ): 0.5 ; 0.5

Eléctrico / Protocolo
Número de ejes: 1, 2 o 3
Rango de tensión de entrada (VDC): 5 min, 9 a 36 típ, 38 máx (protección contra inversión de polaridad)
Potencia - terminación RS-485 habilitada (mW, máx): 800.0
Potencia - terminación RS-485 deshabilitada (mW, máx): 600.0
Protocolo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Baudios (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (máx)
Configuración de comunicación: 8 bits, 1 bit de parada, par | impar
Tasa de muestreo de datos (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
ID de nodo: 0 + últimos 2 dígitos del número de serie
Filtrado: seleccionable por el usuario
Terminación de bus - interna (120Ω): On/Off

Entorno / Mecánica
Rango de funcionamiento: -40° a +85° C
Rango de almacenamiento: -55° a +105° C
Vibración: 20 grms, 5 Hz a 2 kHz
Impacto: 180 g, 0.011 s, 1/2 seno
Sellado: IP67 (cuando está conectado a un conector IP67)

Características / especificaciones técnicas

• Familia de modelos: serie JDHA (variantes 100 / 200 / 300)
• Dimensiones: 2.25 × 2.25 × 1.99 in
• Rangos: hasta ±1,0 g
• Resolución digital: 30 μg (máx)
• Interfaces: ASCII (RS-485, RS-232), MODBUS-RTU
• Tasas de muestreo: seleccionables (3.9 a 125 Hz)
• Alimentación: admite terminación RS-485 interna (800 mW máx) o deshabilitada (600 mW máx)
• Temperatura de operación: -40° a +85° C
• Sellado: IP67 cuando está conectado a un conector IP67
• Conformidad: CE, RoHS
