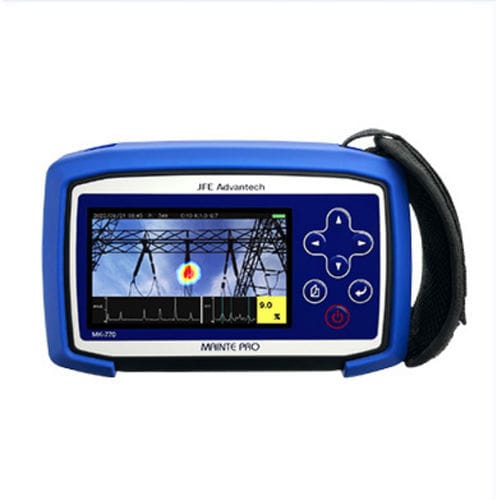

Cámara con red de micrófonos MK-770A

acústicaindustrialde detección de fugas

Resumen
Sistema de imagen acústica para la detección en tiempo real de fugas de aire/gas y descargas parciales mediante ondas ultrasónicas. Diseñado para operar en entornos industriales ruidosos y para apoyar el diagnóstico in situ, la cuantificación de fugas y la evaluación de pérdidas energéticas.

Modelo mejorado (lanzado en 2025)

• Cálculos de fuga mejorados: mayor precisión en los volúmenes de fuga estimados.
• Filtrado de ruido de fondo: algoritmos avanzados que analizan los datos y reducen falsas detecciones.

Visor de fugas y descargas MK-770A

• Capacidad combinada: detección simultánea de fugas de aire/gas y descargas parciales mediante sensor en matriz ultrasónica.
• Imagen acústica en tiempo real para localizar visualmente las fuentes.
• Captura de datos: almacenamiento de imagen y vídeo para informes y análisis.
• Diseño portátil con estuche de transporte opcional.

Visor de fugas de aire/gas MK-750STA

• Unidad compacta con procesamiento de cancelación de ruido para apoyar medidas de ahorro energético y diagnóstico de equipos.
• Estimación de fugas: calcula volumen de fuga aproximado y cuantifica el coste de la pérdida.

Visor de fugas de aire/gas MK-750STA-R

• Configuración mínima y ligera con el mismo rendimiento de detección que MK-750STA.
• Optimizado para portabilidad e inspecciones sencillas.

Comprobador de fugas MK-730Air

• Comprobador portátil que indica de forma aproximada el volumen de fuga.
• Direccionalidad ±8° en la medición ultrasónica para la localización de la fuente.
• Puntero láser para marcar la fuente sonora.
• Registra datos de medición; datos transferibles a PC vía USB.
• Salida para auriculares para monitorización audible.

Multi-Checker MK-730

• Integra funciones para detección de fugas en tuberías, anomalías en máquinas rotativas y detección de descargas en equipos eléctricos.
• Direccionalidad ±8° y puntero láser para identificar la fuente.
• Registro de datos y transferencia USB a PC; salida para auriculares para verificación sonora.

Diagnóstico de descargas parciales e aislamiento (serie MK-720, PD SCAN, UHF PD Detector)

• Instrumentos portátiles para detección en línea de descargas parciales y evaluación del deterioro del aislamiento en equipos de alta tensión.
• Detección sin contacto de señales ultrasónicas generadas por descargas con sensibilidad direccional.
• PD SCAN: diagnóstico automático compacto con resultados mediante iconos, cámara integrada y registro por código QR.
• UHF PD Detector: análisis PD de banda ancha (100 kHz–70 MHz y 150 MHz–1000 MHz) con soporte multisentor y visualización de patrones PRPD.

Vídeo / Imagen
La gama incluye imagen acústica en tiempo real y vídeos de demostración para validar flujos de trabajo de detección y facilitar la elaboración de informes en sitio.

Especificaciones técnicas

• Principio de detección: imagen ultrasonica/acústica (Acoustic Camera) adecuada para entornos ruidosos.
• Estimación de fugas: funcionalidad para estimar volumen de fuga y cuantificar el coste de la pérdida.
• Gestión del ruido: algoritmos de cancelación y filtrado de ruido de fondo para reducir falsas detecciones.
• Detección de descargas parciales: modelos disponibles para detección y análisis PD (MK-770A, serie MK-720, UHF PD Detector).
• Portabilidad: configuraciones ligeras y portátiles (MK-750STA-R, unidades portátiles MK-730Air/MK-730).
• Ayudas de medición: puntero láser para identificación de la fuente sonora (MK-730Air, MK-730).
• Registro de datos: captura de imagen/vídeo y registro de medidas con transferencia USB a PC.
• Monitorización audible: salida para auriculares para confirmar sonidos en sitio.
• Precisión angular: confirmación de punto ±8° para mediciones ultrasónicas (MK-730Air, MK-730).
