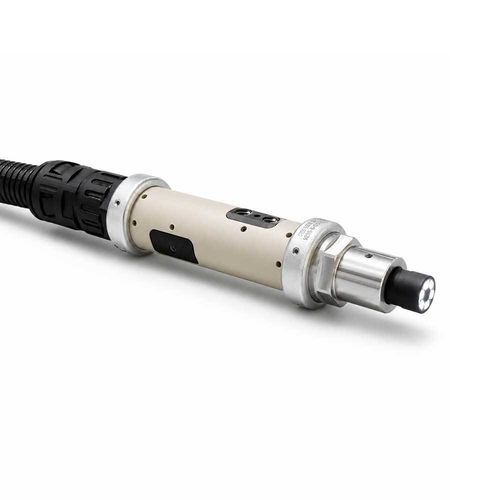

Aparato de metrología dimensional PROMAC-X

Descripción general
PROMAC-X es un instrumento de precisión para medir el desgaste del alabeo interno, la corrosión, la ovalidad y los defectos de superficie en componentes cilíndricos de proceso como los cilindros de extrusora y los cilindros de material. Cuantifica los niveles de desgaste, localiza áreas dañadas, evalúa la vida útil restante y apoya el mantenimiento predictivo en sectores de plásticos, fibras químicas y caucho.

Inspección preventiva de cilindros de extrusora
PROMAC-X está diseñado para el diagnóstico preventivo del desgaste durante el mantenimiento rutinario. Las mediciones pueden realizarse sin el desmontaje completo de la sección de proceso: se extraen los tornillos y el cilindro debe estar limpio y enfriado. Esto reduce el tiempo de inspección y la mano de obra en comparación con los métodos tradicionales. Durante el escaneo, PROMAC-X registra el perfil interior para identificar la profundidad de desgaste, zonas de corrosión, cambios de ovalidad y depósitos superficiales anormales. Los datos permiten decidir sobre la continuidad de la operación, planificar el mantenimiento y extender la vida útil.

Condiciones de desgaste del cilindro
Tipos de desgaste normal identificados:

• Abrasión
• Corrosión

Ejemplo de desgaste anormal:

• Adhesión / fricción (acumulación de material que provoca condiciones superficiales anormales)

SOLUTION
Sensores electrónicos
Medición en 4 puntos con posiciones fijas para capturar el perfil del orificio y los defectos locales.

Rango de medición
Diámetro de inspección del orificio interior: Ø25 - Ø50 mm
Diámetro de inspección personalizable: Ø50 - Ø450 mm

Resultados de medición e informes
Informe de inspección automático que incluye diagramas de desgaste y mapas codificados por colores para una evaluación rápida.

Áreas de desgaste codificadas por color

• Verde = Dentro de los límites de desgaste
• Amarillo = Advertencia, cerca de los límites de tolerancia
• Rojo = Área desgastada, reemplazar cilindro / forro

Notas adicionales
Destinado a cilindros de extrusora doble tornillo y de un solo tornillo y equipos cilíndricos similares. La medición puede realizarse sin desmontaje completo cuando se retiran los tornillos y el cilindro está limpio y enfriado.

Especificaciones técnicas

• Potencia: <0.5 kW
• Alimentación: 24 VDC
• Dimensiones generales: Ø20 mm × 150 mm
• Peso total: 0.5 kg (cabeza de medición)
• Precisión: ±0.01 mm
• Resolución axial: 3–5 mm
• Eficiencia de medición: en ≤ 30 min
• Temperatura de trabajo: <50 ℃
• Condición interior requerida: limpio, liso
