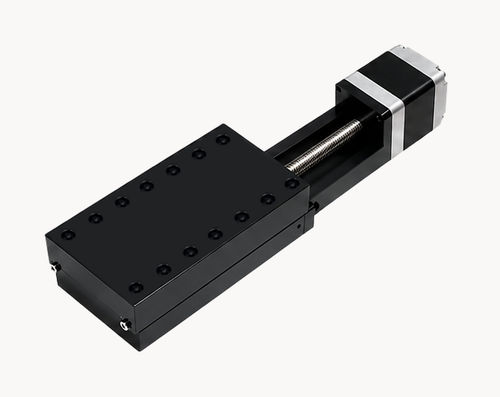

Módulo lineal de husillo de bolas DMP 100

compacto

Resumen del producto
Módulo lineal compacto de 42 mm con husillo de bolas, diseñado para posicionamiento lineal preciso. Carrera: 100 mm; paso del husillo: 2 mm; desplazamiento lineal por paso: 0,01 mm/step.

Características del motor

• Número de pieza del motor: DMP100-17E2115BS24-80175-110
• Fase: 2
• Ángulo por paso: 1.8°
• Corriente nominal/por fase: 1.5 A (RMS)
• Resistencia/por fase: 1.9 ±10% Ω
• Inductancia/por fase: 2.2 ±20% mH
• Desplazamiento lineal por paso: 0.01 mm/step
• Diámetro del husillo de bolas: Φ8 mm
• Paso del husillo de bolas: 2 mm
• Precisión: C5(DY)
• Clase de aislamiento: B
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Aumento de temperatura: 80 °C
• Carrera: 100 mm
• Juego axial del husillo: 0.005 mm
• Temperatura de funcionamiento: 0-40 °C (sin condensación)

Planos dimensionales
Imagen externa del producto y dibujo dimensional detallado disponibles: DMP_100.png y DMP100-dimension.jpg. Úselos para comprobaciones de montaje e integración.

Curvas empuje-velocidad
Se proporcionan curvas característica empuje-velocidad para configuraciones Single Stack y Double Stack (referencia de tamaño: 42 mm). Consulte las curvas para seleccionar la configuración adecuada según la velocidad y el empuje requeridos.

Condiciones de prueba
Tensión de prueba: 24 Vdc; Modelo de driver: DS-OLS2-FPD (driver chopper bipolar) a corriente nominal (rms). El empuje del motor puede variar según la tensión y las condiciones del driver. Se recomienda un margen de empuje del 50 %.

Especificaciones técnicas

• Modelo: DMP 100
• Número de pieza del motor: DMP100-17E2115BS24-80175-110
• Fase: 2
• Ángulo por paso: 1.8°
• Corriente nominal por fase: 1.5 A (RMS)
• Resistencia por fase: 1.9 ±10% Ω
• Inductancia por fase: 2.2 ±20% mH
• Desplazamiento lineal por paso: 0.01 mm/step
• Diámetro del husillo de bolas: Φ8 mm
• Paso del husillo de bolas: 2 mm
• Precisión: C5(DY)
• Clase de aislamiento: B
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Aumento máximo de temperatura: 80 °C
• Carrera estándar: 100 mm
• Juego axial del husillo: 0.005 mm
• Temperatura de funcionamiento: 0-40 °C (sin condensación)
