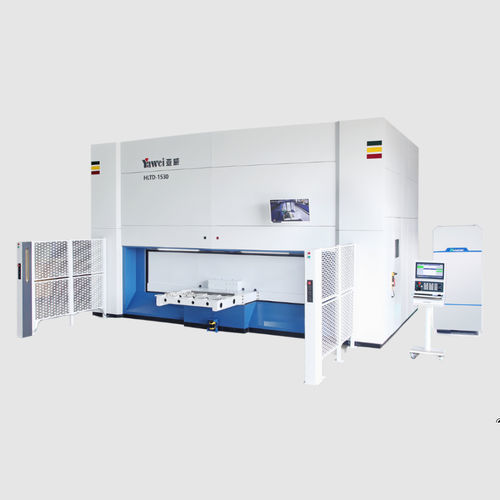

Máquina de corte láser 3D YDACpara metalde chapapara chapa metálica
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser 3D
- Material tratado
- para metal
- Producto tratado
- de chapa, para chapa metálica
- Función combinada
- de taladrado
- Estructura
- tipo cantilever, 5 ejes
- Otras características
- de alta velocidad, CE, tridimensional
- Carrera X
3.000 mm
(118,11 in)- Carrera Y
1.500 mm
(59,06 in)- Carrera Z
650 mm
(26 in)- Velocidad de corte
1,667 m/s
(5,469 ft/s)- Repetibilidad
0,03 mm, 0,05 mm
(0,0012 in, 0,002 in)- Aceleración
9,81 m/s²
(32,19 ft/s²)
Descripción
Descripción del producto
Máquina de corte por láser 3D de cinco ejes diseñada para el corte de piezas metálicas tridimensionales, pensada para resolver el corte de orificios y el remate de bordes de piezas conformadas en caliente.
Estabilidad: estructura en voladizo con tirantes de alta rigidez que garantiza corte estable, de alta velocidad y alta precisión a largo plazo.
Seguridad: protección de la máquina conforme a las normas internacionales de seguridad CE.
Diversificación: admite posicionado tipo E, tipo R, mesa de trabajo móvil y otras configuraciones de carga/descarga.
Parámetros del producto
YDAC, YDGC Máquina de corte por láser 3D de 5 ejes
Recorrido eje X: 3000mm
Recorrido eje Y: 1500mm
Recorrido eje Z: 650mm
Ángulo de giro eje C: N*360°
Ángulo de giro eje A: ±135°
Recorrido eje Q: ±10mm
Velocidad máx. ejes X/Y/Z: 100m/min
Aceleración máx. ejes X/Y/Z: 1g
Velocidad máx. rotación ejes C/A: 120/120 r/min
Aceleración máx. rotación ejes C/A: 60 rad/s^2
Precisión de posicionamiento X/Y/Z: ±0.05mm
Repetibilidad de posicionamiento X/Y/Z: 0.03mm
Precisión de posicionamiento ejes C/A: 0.015°
Repetibilidad ejes C/A: 0.005°
Características / Especificaciones técnicas
Máquina de corte por láser 3D de cinco ejes diseñada para el corte de piezas metálicas tridimensionales, pensada para resolver el corte de orificios y el remate de bordes de piezas conformadas en caliente.
Estabilidad: estructura en voladizo con tirantes de alta rigidez que garantiza corte estable, de alta velocidad y alta precisión a largo plazo.
Seguridad: protección de la máquina conforme a las normas internacionales de seguridad CE.
Diversificación: admite posicionado tipo E, tipo R, mesa de trabajo móvil y otras configuraciones de carga/descarga.
Parámetros del producto
YDAC, YDGC Máquina de corte por láser 3D de 5 ejes
Recorrido eje X: 3000mm
Recorrido eje Y: 1500mm
Recorrido eje Z: 650mm
Ángulo de giro eje C: N*360°
Ángulo de giro eje A: ±135°
Recorrido eje Q: ±10mm
Velocidad máx. ejes X/Y/Z: 100m/min
Aceleración máx. ejes X/Y/Z: 1g
Velocidad máx. rotación ejes C/A: 120/120 r/min
Aceleración máx. rotación ejes C/A: 60 rad/s^2
Precisión de posicionamiento X/Y/Z: ±0.05mm
Repetibilidad de posicionamiento X/Y/Z: 0.03mm
Precisión de posicionamiento ejes C/A: 0.015°
Repetibilidad ejes C/A: 0.005°
Características / Especificaciones técnicas
- Diseñada para cortar piezas metálicas 3D; adecuada para corte de orificios y remate de bordes en piezas conformadas en caliente
- Estructura en voladizo con tirantes de alta rigidez para un corte estable y preciso a alta velocidad
- Protecciones de la máquina conforme a la normativa CE
- Admite múltiples configuraciones de carga/descarga: posicionado E, posicionado R, mesa móvil
- Recorrido eje X: 3000mm
- Recorrido eje Y: 1500mm
- Recorrido eje Z: 650mm
- Rotación eje C: N*360°
- Rotación eje A: ±135°
- Recorrido eje Q: ±10mm
- Velocidad lineal máx. (X/Y/Z): 100m/min
- Aceleración lineal máx. (X/Y/Z): 1g
- Velocidad rotación máx. C/A: 120 r/min cada una
- Aceleración rotación máx. C/A: 60 rad/s^2
- Precisión de posicionamiento (X/Y/Z): ±0.05mm
- Repetibilidad de posicionamiento (X/Y/Z): 0.03mm
- Precisión ejes C/A: 0.015°; repetibilidad: 0.005°
