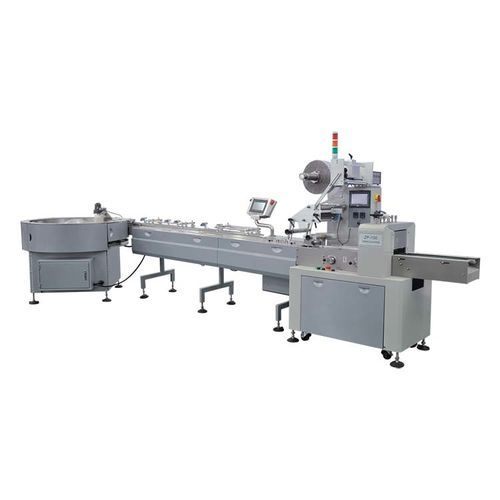

Máquina de embalaje automática GQ

controlada por PLCcon túnel de retracciónde film termorretráctil

Descripción del producto
Las máquinas de envasado tipo almohada de la serie GQ son equipos industriales diseñados para el embalaje automático de alimentos, productos farmacéuticos y artículos de uso diario. Forman paquetes individuales con forma de almohada usando films flexibles o papel con alimentación inferior, adaptándose a distintos ritmos y tipos de empaque.

Modelos disponibles

• GQX-350 — máquina de envasado almohada con alimentación de papel por abajo
• GQ-350 — máquina de envasado almohada de alta velocidad
• GQ-450 — máquina de envasado almohada de alta velocidad
• GQ-590 — máquina automática de envasado con termorretracción

Funciones / Capacidades de proceso

• Alimentación y transporte automáticos
• Medición y porcionado precisos
• Relleno de producto
• Formado automático de bolsa y sellado
• Impresión de fecha y lote
• Control de inflación/escape
• Descarga del producto acabado para manejo aguas abajo

Principio de funcionamiento — Máquina con alimentación de papel por abajo

• Suministro de papel: la bobina de papel se desenrolla y se introduce en el dispositivo de despliegue/formado.
• Formación del envase: el papel se pliega formando una estructura tubular abierta similar a un tubo de film para packaging tipo almohada.
• Alimentación del producto: los productos se introducen en la estructura tubular en posiciones definidas.
• Sellado y corte: se realizan formado, sellado y corte (por calor o presión) para obtener bolsas de papel independientes.
• Descarga: las bolsas terminadas se descargan para embalaje secundario (flejado, en cajas, etc.).

Principio de funcionamiento — Máquina almohada de alta velocidad

• Estructura mecánica y sistema de control optimizados para altas velocidades de envasado.
• Sistema de posicionamiento de alta precisión para sellado y corte exactos.
• Automatización avanzada: alimentación, sellado y corte sincronizados con parámetros ajustables.
• Diseñada para operación continua y fiable a alta velocidad.

Principio de funcionamiento — Máquina automática de termorretracción

• Sistema de alimentación: los productos se posicionan sobre una cinta o línea de alimentación.
• Suministro del material de embalaje: film o bolsas termorretráctiles se desenrollan desde bobinas.
• Sellado y corte: el film/las bolsas se cortan y sellan a la medida.
• Termorretracción: los productos pasan por un horno continuo o túnel de retracción para un ajuste firme.
• Enfriamiento y fijación: se enfría para estabilizar y fijar el embalaje retraído.

Características y ventajas

• Alta precisión de medida y eficiencia productiva.
• Diseño ergonómico y manejo sencillo.
• Diseño compacto que ahorra espacio en planta.
• Flexibilidad para adaptarse a distintos tamaños y formas de producto.
• Buen sellado y conservación cuando se usan materiales adecuados.
• Apto para envasado unitario así como para productos en bloque o tiras.

Especificaciones técnicas

• Control: PLC con regulación de velocidad por variador de frecuencia.
• Funciones automáticas: conteo automático, visualización de longitud de bolsa y velocidad de envasado.
• Control de temperatura: regulación automática PID.
• Seguimiento de material: seguimiento fotoeléctrico (detección de marcas de color) para films impresos.
• Seguridad y diagnóstico: protección contra sobrecarga, protección contra fugas, alarma y autodiagnóstico con indicación clara de fallos.
• Posicionamiento y corte: control digital de posición de corte para cortes de alta precisión y reducción de desperdicio de film.
• Materiales compatibles: film plástico, film termorretráctil y papel inferior para los modelos a base de papel.
