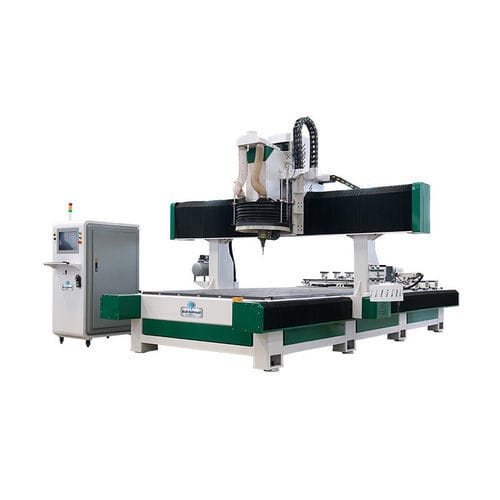

El centro de mecanizado CNC de 5 ejes EW3-2040 adopta una estructura de columna móvil. Puede cortar y grabar materiales como madera, acrílico, PVC, resina, espuma, EPS, MDF, yeso, plexiglás y metales blandos. Se utiliza ampliamente en la producción de moldes de fundición, moldes para sanitarios, moldes automotrices, productos de resina, puertas de armarios, puertas de madera, muebles de madera maciza, altavoces, escritorios de computadora, gabinetes de arcade, y más.
- Características:
- El eje C gira ±360° y el eje A gira ±120°, haciendo el mecanizado de cinco ejes más flexible.
- La estructura de columna móvil proporciona un espacio de mecanizado más grande, permite el mecanizado de superficies curvas de alta precisión, mejora la eficiencia y reduce el trabajo manual.
- El centro de mecanizado CNC de 5 ejes con pórtico de columna móvil cuenta con una mesa de trabajo sobredimensionada que soporta grandes piezas de trabajo y moldes 3D.
- La máquina CNC de 5 ejes con pórtico de columna móvil realiza un mecanizado preciso desde cinco direcciones sin necesidad de volver a sujetar, acorta el ciclo de mecanizado y reduce el desperdicio de material.
- Parámetros:
- Modelo: EW3-2040
- Recorrido de los ejes X, Y, Z: 2000*4000*600mm
- Tipos de cargador: Disco de extremo de viga
- Herramientas del cargador: 8
- Voltaje: 380V/3PH/50HZ
- Sistema de control: LNC 8260 RTCP
- Husillo: Cabezal de cinco ejes HQD incluyendo husillo portaherramientas de 12kw F63
- Inversor: Inversor Fuling 15KW
- Accionamientos y motores: Servo Leadshine
- Estructura de la cama: Pórtico de columna móvil
- Reductor: Motoreductor MVB-120-10-K-P1
- Estructura de la mesa: Mesa de trabajo con ranura en T y vacío, 8 divisiones
- Panel lateral: Columnas de soldadura
- Chasis: 5 ejes Rittal
- Guía lineal: Taiwan SHAC XY35, Z30
- Cremallera: JT 2M
- Sistema de lubricación: Lubricación automática de 1.5L
- Configuración de herramientas: Configurador de herramientas fijo
- Aplicaciones: El centro de mecanizado CNC de cinco ejes es una herramienta de mecanizado CNC de alta precisión y alta eficiencia con la capacidad de procesar simultáneamente en múltiples ejes. Puede procesar piezas de trabajo en diferentes ángulos y direcciones, para lograr un procesamiento de piezas más complejo y una mayor precisión de procesamiento. Como el procesamiento de superficies complejas, el procesamiento de agujeros en múltiples ángulos, el procesamiento de piezas tridimensionales complejas, el procesamiento de piezas de alta precisión, etc.
- Características / Especificaciones técnicas:
- Marca: Blue Elephant
- Modelo: EW3-2040
- Estándar: CE, ISO9001
- Tamaño de la mesa: 2000mm*4000mm
- Capacidad de suministro: 400+ unidades en stock
