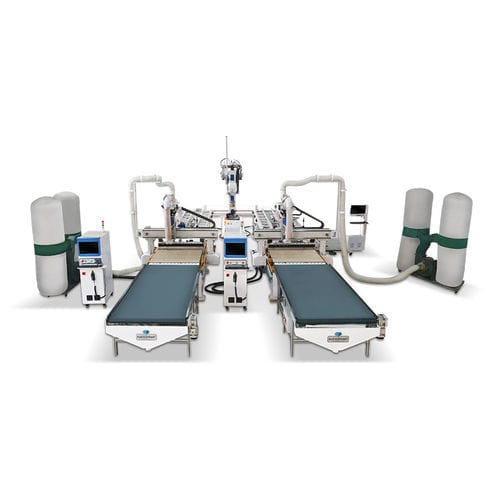

Célula robotizada pick and place ET3.5-1328

de cargade descargade alimentación

Resumen
El ET3.5-1328 es una celda robotizada de nesting tipo columna de 4 ejes para carga y etiquetado automáticos de paneles, compatible con diversas máquinas CNC de nesting. Soporta alimentación totalmente apilada hasta 70 paneles de 18 mm de espesor y funciona sin fosa en el suelo ni plataforma elevadora hidráulica, permitiendo operación sin mantenimiento.

Descripción
El sistema ET3.5-1328 incluye consola de operador, armario de control, raíl robotizado, impresora de etiquetas, ventosas de succión y mesa de descarga. Está diseñado para una alimentación y etiquetado de paneles de alta eficiencia integrados con sistemas de corte CNC nesting y puede configurarse para líneas de producción de una o múltiples estaciones.

Información comercial clave

• Rango de precios: $40,000 – $60,000
• Marca: Blue Elephant
• Modelo: ET3.5-1328
• Norma: CE, ISO9001
• Tamaño de mesa: 1220 × 2800 mm
• Categoría: Máquina CNC Nesting
• Capacidad de suministro: más de 400 unidades en stock
• Servicio postventa: soporte técnico en línea gratuito de por vida; servicio en el extranjero
• Condiciones de pago: en línea (T/T, PayPal, Trade Assurance) / fuera de línea (T/T, LC, tarjetas de crédito)
• Garantía: garantía limitada de 12 meses para toda la máquina (garantías extendidas disponibles para piezas principales)

Características

• Soporta múltiples configuraciones con máquinas CNC nesting (celda multiestación en una sola máquina o línea de producción automatizada 1-a-2)
• Función de rotación automática del código de barras para una colocación óptima de la etiqueta y evitar daños durante el corte
• Ventosas de esponja para una mayor fuerza de succión y manejo de materiales más fiable
• Requiere solo un operario, simplificando la operación y reduciendo costes de mano de obra

Parámetros

• Recorrido ejes X, Y, Z: 1300 × 3000 × 1260 mm
• Tamaño de procesamiento de paneles: Longitud: 2440 / 2800 mm; Ancho: 1220 mm
• Controlador: Leadshine PLC + software de etiquetado Blue Elephant
• Estructura de la máquina: riel en suelo
• Motores servo: Leadshine 1,3 kW × 1; Leadshine 1,3 kW (con freno) × 2; Leadshine 0,75 kW × 1
• Guía: Taiwan SHAC — Y 30, Z 30, X 20
• Piñón-cremallera: J&T — Y 2M, X 1.5M
• Sistema de lubricación: lubricación automática 1,5 L
• Reductor: reductor planetario nacional
• Impresora: Honeywell
• Presión de aire: 0,6–0,8 MPa
• Tensión: 380V / 3P / 50Hz

Aplicaciones
Principalmente utilizado en las industrias del mueble, decoración y publicidad y en otros procesos de productos de madera para la producción de armarios a medida, vestidores y paneles de puertas termoformadas.

Especificaciones técnicas

• Tamaño de mesa: 1220 × 2800 mm
• Tamaño máximo del panel: 2800 × 1220 mm
• Recorrido de ejes (X×Y×Z): 1300 × 3000 × 1260 mm
• Control: Leadshine PLC con software de etiquetado Blue Elephant
• Alimentación eléctrica: 380V / 3P / 50Hz
• Alimentación de aire: 0,6–0,8 MPa
• Configuración típica: raíl robotizado integrado, impresora de etiquetas, ventosas de esponja, mesa de descarga
