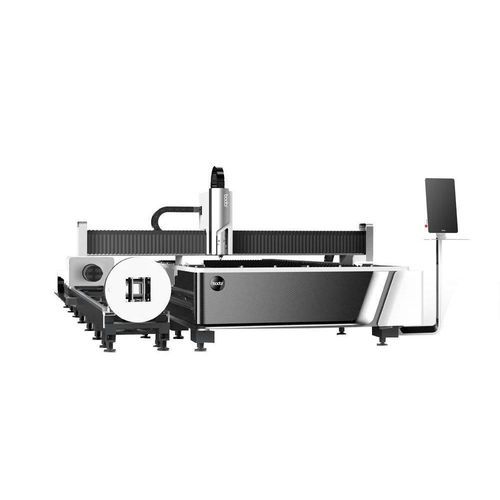

Máquina de corte láser de fibra AT seriespara metalde tubosde placas
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser de fibra
- Material tratado
- para metal
- Producto tratado
- de tubos, de placas
- Otras características
- automática, de alta precisión, de alta velocidad, de alta eficacia, con servomotor, modulable, neumática, combinada, con detección óptica de los puntos de referencia
- Carrera X
3.048 mm, 4.000 mm, 6.100 mm
(120 in, 157,48 in, 240,16 in)- Carrera Y
1.524 mm, 2.500 mm
(60 in, 98,43 in)- Carrera Z
100 mm
(4 in)- Velocidad de corte
100 m/min
- Aceleración
14,72 m/s²
(48,29 ft/s²)- Longitud total
8.641 mm
(340 in)- Ancho total
3.870 mm, 4.879 mm
(152 in, 192 in)- Altura
1.858 mm, 1.861 mm, 2.103 mm
(73 in, 73 in, 83 in)- Precisión
0,03 %
- Tiempo de cambio
2 s
Descripción
Resumen
Puntos clave
Mejoras estructurales y mecánicas
Tecnologías y protecciones
Garantía y postventa
Especificaciones técnicas
- Máquina láser de fibra combo para chapa y tubo Bodor AT serie — solución de nivel básico que integra corte de láminas y tubos en una única plataforma para reducir inversión y espacio.
Puntos clave
- Rentable: sustituye máquinas separadas de chapa y tubo, reduciendo costes de capital y ocupación.
- Corte sencillo: gestión de restos y coincidencia automática de parámetros que simplifican la puesta en marcha.
- Producción eficiente: transmisión rápida y servomotores de bus de alto rendimiento para mejor dinámica y mayor rendimiento.
- Guiado inteligente: comparación visual de muestras y auto‑ajuste de parámetros para reducir tiempo de operador y mejorar la estabilidad del proceso.
Mejoras estructurales y mecánicas
- Marco de cama soldado mortaja‑espiga 3.ª generación: mayor rigidez y resistencia estructural para mejorar estabilidad y precisión.
- Viga de aluminio aeroespacial: reduce la masa en movimiento e incrementa la rigidez para mejor dinámica.
- Mesas modulares: simplifican el mantenimiento, aumentan la seguridad y reducen paradas.
Tecnologías y protecciones
- Prevención inteligente de colisiones de la cabeza láser: sensores servo‑seguidores y algoritmos de evitación con detección 360° para minimizar riesgos.
- Mandriles neumáticos rápidos: diseño de empuje directo por cilindro, sujeción en ≈2 segundos y mantenimiento sencillo.
- Placa anti‑quemaduras de fundición mineral: resistente al calor, no conductora y menos propensa a deformarse.
- Diseño de gestión de restos y protección antivibración del borde: mejora el nesting y la calidad de corte.
- Opción Scanning Cutting (SCAN): modo de corte por escaneo para materiales altamente reflectantes.
Garantía y postventa
- Elegible para el programa de garantía Bodor de 5 años (condiciones del fabricante indicadas en la ficha de producto).
Especificaciones técnicas
- Serie / modelo: AT series
- Tipo de producto: máquina combinada de corte láser por fibra para chapa y tubo
- Capacidad de corte: corte integrado de láminas y tubos
- Coincidencia automática de parámetros: comparación visual de muestras y ajuste automático
- Transmisión / movimiento: servomotores de bus de alto rendimiento
- Aceleración máxima: hasta 1.5G (valor del fabricante)
- Armazón: cama soldada mortaja‑espiga de 3.ª generación
- Viga: aluminio aeroespacial para reducción de peso y mayor rigidez
- Mandriles: mandriles neumáticos rápidos, sujeción ≈2 s
- Protección de la cabeza láser: sensores de seguimiento y algoritmos de evitación
- Mesa de trabajo: estructura modular para reducir costes de mantenimiento
- Superficie anti‑quemaduras: placa de fundición mineral
- Opcional: Scanning Cutting para materiales muy reflectantes
