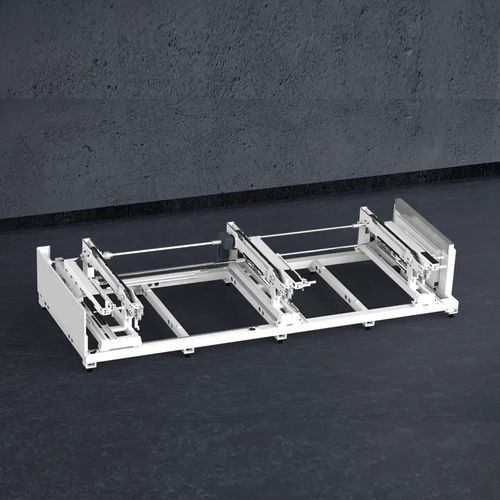

Tubo elevador T-Loader series

Resumen
El T-Loader es un dispositivo de carga auxiliar para sistemas de corte láser de tubos de la serie Bodor T (modelos T2 y T3). Automatiza la alimentación de tubos redondos, cuadrados y rectangulares para aumentar el rendimiento, reducir el tiempo de carga y elevar el nivel de automatización.

Principales ventajas

• Alarmas inteligentes — detección de falta de material y alarmas de carga a mitad de ciclo que permiten una alimentación continua y mantienen la continuidad del proceso.
• Menor huella — tamaño del módulo reducido en aproximadamente un 30 % respecto a la generación anterior, ahorrando espacio.
• Mayor capacidad de carga — carga por brazo robótico hasta 1,2 t; carga máxima de almacenamiento hasta 4,8 t (declaración general).
• Baja tasa de fallos — accionamiento por doble cadena para operación simplificada y mayor fiabilidad.
• Amplio rango de tamaños — soporta tubos redondos, cuadrados y rectangulares según los rangos indicados en las especificaciones del modelo.
• Alta tasa de éxito de carga — diseño que, según la información del producto, puede alcanzar hasta el 100 % de éxito de carga en las condiciones descritas.

Compatibilidad / Aplicación

• Diseñado como cargador auxiliar para sistemas de corte láser de la serie Bodor T (T2 y T3).
• Variantes típicas: T-Loader2-65, T-Loader2-92, T-Loader3-65, T-Loader3-92.

Notas

• Algunas capacidades y rangos dimensionales se presentan como declaraciones generales (p. ej. Φ25–Φ340 mm), mientras que las tablas específicas de cada modelo pueden mostrar rangos alternativos (p. ej. Φ20–Φ220 mm); consulte las especificaciones técnicas del modelo seleccionado.
• Ejemplos de valores por modelo mostrados en la página: cantidad de estaciones 11 (Φ ≤ 90) o 6 (Φ > 90); peso máximo por tubo 300 kg; capacidad de almacenamiento ejemplo 1800 kg para la configuración ilustrada.
• Toda la información es orientativa; los valores finales dependen de la configuración y el modelo seleccionados.

Características / especificaciones técnicas

• Nombre del producto: T-Loader
• Compatibilidad: T2, T3 (serie Bodor T)
• Tipos de tubo soportados: redondos, cuadrados, rectangulares
• Rangos generales soportados: tubos redondos Φ25–Φ340 mm; tubos cuadrados 25×25–340×340 mm (ver tabla de modelo para variantes)
• Carga máxima del brazo robótico (general): 1,2 t
• Carga máxima de almacenamiento (general): 4,8 t
• Peso máximo por tubo (ejemplo por modelo): 300 kg
• Capacidad máxima de almacenamiento (ejemplo por modelo): 1800 kg
• Transmisión: doble cadena
• Huella del módulo: reducción aproximada del 30 % vs generación anterior
• Tasa de éxito de carga: hasta el 100 % (según la información del producto)
