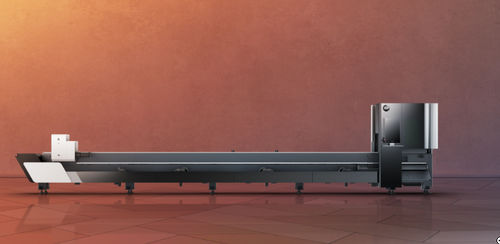

Máquina de corte láser de fibra SK

para metalde tuboscon software de configuración

Resumen del producto
El Bodor SK es una máquina de corte láser de fibra para tubos diseñada para procesamiento automatizado y de alto rendimiento. Incorpora doble mandril independiente, alta aceleración de ejes y elevada velocidad de rotación para reducir desperdicio y aumentar la productividad.

Principales características

• Aceleración máxima probada: 2,7G para movimientos de eje rápidos y ciclos reducidos.
• Velocidad de rotación del mandril: hasta 260 r/min para soportar cortes y posicionados rápidos.
• Velocidad de traslado Z de la cabeza láser (algoritmo mejorado): 60 m/min, ≈25% superior a la generación anterior.

Ventajas clave

• Doble mandril delantero/trasero independiente que permite avance del mandril delantero y paso del mandril trasero para lograr desperdicio cercano a cero (mínimo ejemplo ≈40 mm según proceso).
• Carga automática y corte concurrente con ciclo de carga ultra-rápido ≈8 s para optimizar el tiempo de ciclo.
• Sujeción estable para piezas largas mediante doble sujeción, mejorando la calidad final y la repetibilidad del posicionamiento.
• Nesting inteligente por IA y sistema de 3 pasos para generación automática de dibujo que reducen el trabajo manual y optimizan el uso del material (mejora típica ≈30%).
• Mejora de posicionamiento/circularidad: >20% reportado vs generación anterior.

Estructura y características mecánicas

• Estructura de bancada Sky Bow: transmisión triangular tridimensional para equilibrar pares y optimizar la distribución de cargas en las guías.
• Mandril de aleación de alta resistencia con mordazas templadas para mayor precisión de posicionamiento.
• Diseño interno totalmente sellado contra polvo para evitar bloqueo de rodillos y prolongar la vida útil.
• Capacidad del mandril delantero para desplazarse más allá de la cabeza láser y permitir corte con doble sujeción en piezas largas.

Automatización y flujo de trabajo

• Dispositivo de carga automática que permite carga y corte en paralelo (ejemplo: ciclo de carga ultra-rápido ≈8 s mientras se mantiene el corte).
• Sistema de 3 pasos: seleccionar tipo de tubo → generar dibujo a partir de parámetros → procesar con un solo clic para piezas repetitivas.
• Nesting inteligente por IA: optimiza layouts y rutas de corte para mejorar eficiencia y reducir consumo de tubos (ej. ahorro anual >1000 tubos en escenarios integrales).

Capacidades opcionales

• Seguimiento en doble zona (opcional): rodillos en zona de carga, rodillos biónicos en U profunda, placa seguidora en zona de descarga — soporte servo completo para precisión uniforme.
• Procesamiento sin cola (opcional) para lograr desperdicio cercano a cero con nesting optimizado.
• Corte biselado (opcional) con estructura de longitud de balanceo cero para reducir el movimiento de la cabeza y permitir cortes listos para soldadura sin holguras en una sola pasada.

Garantía y validación
Programas de soporte estándar de Bodor y opciones de garantía extendida disponibles (ej. programa de 5 años referido por Bodor). Datos de rendimiento procedentes de laboratorio; los resultados reales dependen de materiales, configuración y condiciones operativas.

Especificaciones técnicas

• Serie/modelo: SK Series (Bodor SK)
• Aceleración máxima (probada): 2,7G
• Velocidad máxima del mandril: hasta 260 r/min
• Velocidad Z de la cabeza láser: 60 m/min (mejora de algoritmo)
• Carga automática: ciclo de carga ultra-rápido ≈8 s (carga concurrente con corte)
• Productividad de corte de círculo pequeño (ej.): hasta ≈500 piezas/min (datos de laboratorio)
• Mejora de posicionamiento/circularidad: >20% vs generación anterior (reportado)
• Opciones: seguimiento doble zona, procesamiento sin cola, corte biselado, módulos de alimentación automática
