Mesa basculante

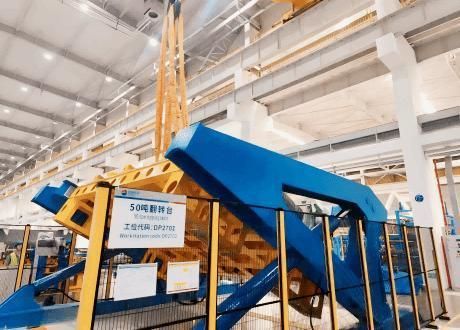

El sistema hidráulico de mesa basculante con núcleo de hierro de 50 toneladas es un equipo especializado diseñado para el ensamblaje, rotación y posicionamiento vertical de grandes núcleos de transformadores de dos y tres columnas. El sistema incluye una plataforma de inclinación hidráulica montada en el suelo (compuesta por el cuerpo de la mesa de inclinación, el sistema hidráulico, el sistema de control eléctrico y el sistema de protección de seguridad), una plataforma de apilamiento, un bastidor de soporte de elevación motorizado, herramientas de soporte auxiliares y otras instalaciones asociadas. Capacidad máxima de carga: 50 toneladas Dimensiones del núcleo inclinable: 4300mm x 3400mm Dimensiones de la plataforma apilable: 3500 mm (ancho) × 4300 mm (largo) × 1250 mm (alto) Ángulo de rotación: 0-90° Precisión de perpendicularidad: ±0.5° Planitud de la plataforma: ≤3 mm (desviación local ≤2 mm/m) Rugosidad de la superficie de la plataforma: ≤12.5 μm Tiempo de rotación (0° a 90°): ≤10 minutos (ajustable) Potencia del motor hidráulico: ≤55 kW Presión de trabajo del sistema hidráulico: 18 MPa - 25 MPa Nota: Los parámetros anteriores son solo de referencia, todos los productos pueden personalizarse. Sistema de inclinación hidráulico eficiente y seguro Utiliza un accionamiento hidráulico para realizar una inclinación estable y suave del núcleo sin necesidad de una grúa aérea. Equipado con funciones de autobloqueo y autocontrol hidráulico para garantizar una operación segura durante todo el proceso de inclinación. Diseño estructural robusto y duradero Los componentes principales están soldados con acero estructural de alta resistencia y placas de acero, proporcionando una excelente resistencia y rigidez para soportar las cargas durante el apilamiento e inclinación de los núcleos. Integración modular para operación coordinada La mesa de inclinación y la plataforma de apilamiento están conectadas con rieles guía, limitadores y mecanismos de elevación para una alineación rápida y precisa y un bloqueo seguro, permitiendo un flujo de trabajo eficiente. Adaptabilidad a múltiples modos de trabajo Soporta tres modos de operación: "Producción de Núcleo", "Mantenimiento de Núcleo" y "Depuración", para satisfacer diferentes necesidades operativas. El modo de depuración incluye control de acceso para mejorar la seguridad. Conjunto completo de accesorios auxiliares Incluye plataforma de apilamiento (con vigas longitudinales), soporte de columna de núcleo, soporte lateral de columna de núcleo, soporte de yugo de hierro y valla de seguridad, formando una solución integral para las operaciones de giro de núcleos de transformadores. Fácil de usar y altamente automatizado Controlado por programas PLC y operado a través de un panel de control fácil de usar, permite cambios de modo rápidos, movimientos sincronizados y una intervención manual reducida.
