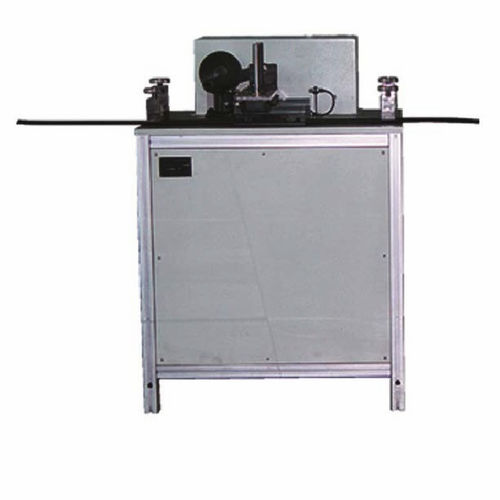

Máquina de prueba de abrasión GMS-100

manualpara fibra óptica

La máquina de prueba de abrasión de cables de fibra óptica serie GMS-100 está destinada a determinar la capacidad del cable de fibra óptica para resistir la abrasión. Objeto La resistencia a la abrasión de los cables de fibra óptica tiene dos aspectos: a) La capacidad de la funda para resistir la abrasión; b) La capacidad de las marcas de cables para resistir la abrasión. El propósito de esta prueba es determinar la capacidad de la funda de un cable de fibra óptica para resistir la abrasión. La prueba de abrasión de las marcas de cables es el método E2B. Aparato El banco de pruebas de abrasión consta de un dispositivo diseñado para desgastar la superficie del cable en ambas direcciones paralelas al eje longitudinal del cable en una longitud de 10 mm ± 1 mm a una frecuencia de 55 ciclos/min ± 5 ciclos/min. Un ciclo consta de un movimiento del borde abrasivo en cada dirección. El borde abrasivo será una aguja de acero con un diámetro como se especifica en la especificación detallada.norte. Parámetros técnicos 1. Carrera de desgaste: 100 mm; 2. Rango de configuración de tiempos de prueba: 1～9999; 3. Frecuencia: 55±5 veces/min; 4. Equilibrio: 10~100N 5. Requisito de fuente de alimentación: trifásica de 4 cables, 50 Hz, 0,37 KW; 6. Temperatura ambiente: 10 ℃ ~ 40 ℃. 7. Humedad ambiental: menos del 80% (sin rocío).
