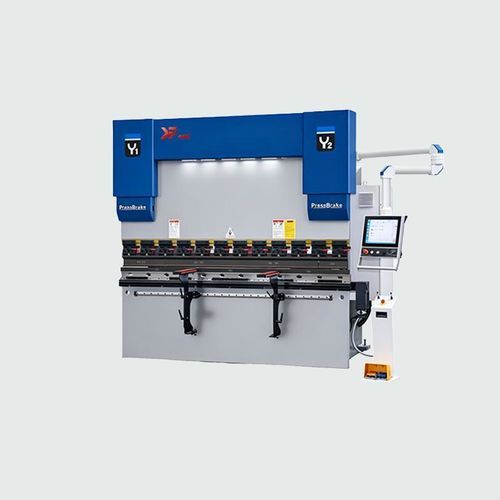

Prensa plegadora servohidráulica KTP seriesCNCautomáticade alta potencia
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- servohidráulica
- Sistema de mando
- CNC
- Otras características
- de precisión, automática, de alta eficacia, de alta potencia, sincronizada
- Fuerza de plegado
Máx.: 6.000 kN
Mín.: 400 kN
- Longitud de plegado
Máx.: 6.000 mm
(236,2 in)Mín.: 1.600 mm
(63 in)- Potencia del motor
Máx.: 45 kW
(61,18 hp)Mín.: 5,5 kW
(7,48 hp)- Largo de la máquina
Máx.: 6.500 mm
(256 in)Mín.: 1.800 mm
(71 in)- Ancho de la máquina
Máx.: 2.600 mm
(102,36 in)Mín.: 1.200 mm
(47,24 in)- Altura de la máquina
Máx.: 3.800 mm
(149,61 in)Mín.: 1.800 mm
(70,87 in)- Apertura
Máx.: 620 mm
(24 in)Mín.: 320 mm
(13 in)- Carrera máxima
Máx.: 300 mm
(12 in)Mín.: 100 mm
(4 in)
Descripción
Descripción corta
1. Sistema CNC
El TP10S es un control CNC con pantalla táctil de 10" diseñado para plegadoras. Con comunicación por bus CAN, ofrece posicionamiento preciso y cableado simplificado. Al introducir el espesor de la chapa y el ángulo de plegado, calcula automáticamente la profundidad de plegado y las dimensiones desplegadas. Incluye compensación de flecha y ángulo para mantener la precisión dimensional. Soporta expansión multi-eje, plegado circular en varios pasos, gran capacidad de programas y estadísticas de producción.
2. Estructura síncrona con eje de torsión
El eje se fabrica por forja y martillado, proporcionando alta resistencia, buena elasticidad y diseño ajustable para sincronización del carro.
3. Sistema eléctrico
Bloqueo de seguridad que corta la alimentación al abrir la puerta. Incluye variadores servo de calidad y componentes Schneider Electric para fiabilidad del control.
4. Sistema hidráulico
La unidad hidráulica emplea un motor nacional de primera línea junto con cilindros y componentes hidráulicos de calidad para un funcionamiento duradero.
Tabla técnica
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Especificaciones técnicas / Puntos clave
- Precio FOB: US $0.5 - 9,999 / Pieza
1. Sistema CNC
El TP10S es un control CNC con pantalla táctil de 10" diseñado para plegadoras. Con comunicación por bus CAN, ofrece posicionamiento preciso y cableado simplificado. Al introducir el espesor de la chapa y el ángulo de plegado, calcula automáticamente la profundidad de plegado y las dimensiones desplegadas. Incluye compensación de flecha y ángulo para mantener la precisión dimensional. Soporta expansión multi-eje, plegado circular en varios pasos, gran capacidad de programas y estadísticas de producción.
2. Estructura síncrona con eje de torsión
El eje se fabrica por forja y martillado, proporcionando alta resistencia, buena elasticidad y diseño ajustable para sincronización del carro.
3. Sistema eléctrico
Bloqueo de seguridad que corta la alimentación al abrir la puerta. Incluye variadores servo de calidad y componentes Schneider Electric para fiabilidad del control.
4. Sistema hidráulico
La unidad hidráulica emplea un motor nacional de primera línea junto con cilindros y componentes hidráulicos de calidad para un funcionamiento duradero.
Tabla técnica
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Especificaciones técnicas / Puntos clave
- Control CNC: TP10S 10" táctil, bus CAN, cálculo automático de profundidad y dimensiones desplegadas, compensación de flecha y ángulo, expansión multi-eje y plegado circular multi-pasos, gran capacidad de programas y estadísticas de producción.
- Eje de torsión: Cuerpo forjado y martillado que ofrece alta resistencia, elasticidad y posibilidad de ajuste para operación sincronizada.
- Eléctrico: Variadores servo y componentes Schneider Electric; interbloqueo de seguridad (corte de alimentación al abrir la puerta).
- Hidráulico: Motor nacional de alta gama, cilindros y componentes hidráulicos de calidad para durabilidad.
- Gama de modelos: Serie KTP desde ~400 kN hasta 6000 kN con longitudes de mesa de 1600–6000 mm y potencias de 5.5–45 kW; ver la tabla para parámetros detallados.
