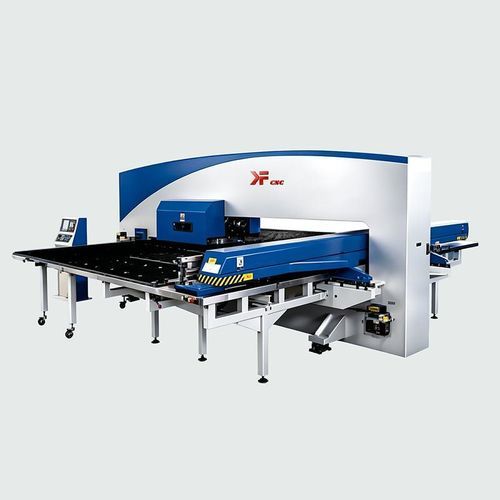

Prensa eléctrica SPS3050electrónicade formadode punzonar
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- eléctrica, electrónica
- Función
- de formado, de punzonar, de marcado por percusión
- Aplicaciones
- para chapas
- Estructura
- de pistón, con mesa giratoria
- Sistema de mando
- CNC
- Otras características
- servoaccionada, rotativa
- Fuerza
30,58 tf
- Apertura
89 mm
(4 in)- Cadencia (golpes/min)
1.500 p/min
- Carrera
32 mm
(1,26 in)- Anchura de la mesa
1.500 mm
(59 in)- Longitud de la mesa
5.000 mm
(197 in)- Velocidad de la prensa
1.333,3 mm/s
- Peso
17 t
(19 us ton)- Longitud total
550 cm
(217 in)- Anchura total
526 cm
(207 in)- Altura total
225 cm
(89 in)
Descripción
Descripción breve
Módulos clave / Aspectos destacados
Lista de configuración
Especificaciones técnicas principales
DISTRIBUCIÓN DE LA TORRETA (32 estaciones)
Características / Especificaciones técnicas
- Equipado con control CNC FANUC y servomotores AC digitales FANUC para control de movimiento preciso
- Estructura en acero soldada tipo O con tratamiento de temple para rigidez y mínima deformación
- Cabezal de vástago servo-mecánico avanzado con frecuencia máxima de marcado hasta 1800/1500 cpm
- Función de segundo posicionamiento para eliminar zonas muertas en el procesamiento
- Sistema de transmisión y componentes de marcas internacionales (husillo de bolas REXROTH, guías lineales THK) para alta precisión
- Componentes neumáticos y eléctricos de marcas reconocidas
- Torreta gruesa de precisión en hierro nodular HQ600 de 80 mm de altura con guiado autolubricante para mayor vida útil de las herramientas
- Función de punzonado continuo en punto de ruptura
- Herramientas de conformado especiales para rodado, roscado, conformado y marcado
Módulos clave / Aspectos destacados
- Sistema CNC FANUC y sistema servo AC
- Unidad de punzonado con vástago servo-mecánico avanzado
- Dispositivo de lubricación automático
- Servomotores FANUC
- Torreta gruesa de precisión
- Dispositivo de detección de deformación de chapa
Lista de configuración
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japón)
- 2 | AC servo amplifier | 4 sets | FANUC (Japón)
- 3 | AC servo motors | 4 sets | FANUC (Japón)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Alemania)
- 7 | Precision linear roller rail | 3 sets | THK (Japón)
- 8 | Precision screw pillow | 4 sets | NSK (Japón)
- 9 | Pneumatic parts | 1 set | SMC (Japón)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Alemania)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (Reino Unido)
- 14 | Water chiller | 1 set | China
Especificaciones técnicas principales
- 1. Fuerza nominal: 300 KN
- 2. Diámetro máximo de punzón: Φ88.9 mm
- 3. Tipo de transmisión: Servo
- 4. Construcción del bastidor: Marco en O
- 5. Tamaño máximo de chapa (una reposición): 1500×5000 mm
- 6. Espesor máximo de chapa: 6 mm
- 7. Peso máximo de chapa: 150 kg
- 8. Precisión de punzonado: ±0.1 mm
- 9. Carrera del vástago: 32 mm
- 10. Desplazamiento X/Y: 2500/1500 mm
- 11. Frecuencia máxima de punzonado: 1500 min-1
- 12. Velocidad máxima de posicionamiento: X=80 m/min, Y=64 m/min
- 13. Velocidad de rotación de la torreta: 30 r/min
- 14. Número de estaciones de herramientas: 32 set
- 15. Número de pinzas flotantes: 3 set
- 16. Sistema CNC: FANUC
- 17. Número de ejes controlados: 5 axis
- 18. Monitor: 10.4 pulgadas color
- 19. Dimensiones de la máquina (aprox.): 5500×5260×2250 mm
- 20. Peso de la máquina (aprox.): 17 T
DISTRIBUCIÓN DE LA TORRETA (32 estaciones)
- A: 16 — 3–12.7 mm
- B: 10 — ≤31.7 mm
- C: 2 — ≤50.8 mm
- D: 2 — ≤88.9 mm
- IT: 2 — ≤50.8 mm
Características / Especificaciones técnicas
- Modelo: SPS3050
- Sistema CNC: FANUC 0i-P
- Accionamiento: Transmisión totalmente eléctrica servo
- Fuerza nominal: 300 KN
- Diámetro máx. de punzón: Φ88.9 mm
- Tamaño máx. de chapa (una reposición): 1500×5000 mm
- Espesor máx. de chapa: 6 mm
- Precisión de punzonado: ±0.1 mm
- Estaciones de herramienta: 32
- Sujetadores flotantes: 3
- Ejes controlados: 5 axis
- Peso aproximado: 17 T
