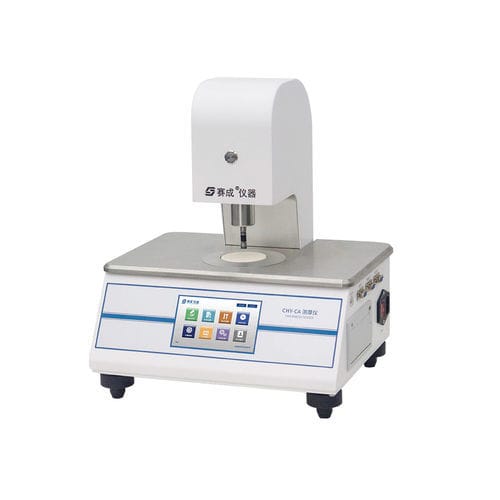

Comprobador de espesor CHY-CA

de papeles y de cartonespara filmspara expandido

El CHY-CA es un medidor de espesor de alta precisión que utiliza un método de contacto mecánico y que puede utilizarse para medir el espesor de películas, láminas, papel, cartón ondulado, textiles, tejidos no tejidos y materiales aislantes sólidos, entre otros.

Características del producto

• Sigue estrictamente el diseño estándar del área de contacto y la presión de medición, y admite diversas personalizaciones no estándar;
• El cabezal de medición sube y baja automáticamente durante la prueba, lo que evita eficazmente los errores del sistema causados por la operación manual;
• Dos modos de prueba, automático y manual, lo que permite a los usuarios elegir libremente;
• Admite muestreadores automáticos opcionales y la configuración de los parámetros relevantes, como el intervalo de muestreo, el número de puntos de medición y la velocidad de muestreo;
• Visualización en tiempo real de los datos de análisis, como el máximo, el mínimo, la media y la desviación estándar;
• Los bloques patrón estándar para la calibración del sistema garantizan la precisión de la prueba y la coherencia de los datos;
• Control por microordenador, pantalla LCD, interfaz tipo menú y panel de mando de PVC, lo que facilita el manejo y la visualización de datos por parte de los usuarios;
• La interfaz USB estándar facilita la conexión externa y el intercambio de datos entre el sistema y el ordenador.

Normas de ensayo
Este instrumento de ensayo cumple con numerosas normas nacionales e internacionales:

ISO 4593, ISO 534, ISO 3034, ASTM D374, ASTM D1777, ASTM D6988, TAPPI T411, JIS K6250, JIS K6783, JIS Z1702, BS 3983, BS 4817, GB/T 6672, GB/T 451.3, GB/T 6547


Aplicaciones
Aplicaciones básicas
Láminas, películas y diafragmas de plástico
Papel y cartón
Láminas metálicas y obleas de silicio
Láminas metálicas
Textiles y tejidos no tejidos, p. ej., pañales para bebés, compresas higiénicas y otros productos laminados
Materiales aislantes eléctricos sólidos
Aplicaciones ampliadas
Rango de ensayo ampliado a 5 mm y 10 mm

Especificaciones técnicas

• Rango de ensayo: 0 ~ 2 mm (estándar). 0 ~ 6 mm, 10 mm (opcional)
• Resolución: 0,1 μm
• Presión de ensayo: 17,5 ± 1 kPa (película), 50 ± 1 kPa (papel), 100 ± 1 kPa (papel)
• Área de contacto: 50 mm² (película), 200 mm² (papel). Nota: Seleccionar un pie de presión para película o papel; se ofrece la posibilidad de personalización
• Intervalo de avance de la probeta: 0 ~ 1000 mm (opcional)
• Velocidad de avance de la probeta: 0,1 ~ 99,9 mm/s
• Presión de ensayo: 0,4 ~ 0,6 MPa (no incluido en el suministro)
• Tamaño de la conexión: Tubo de PU de Ф6 mm
• Dimensiones del instrumento: 340 mm (ancho) x 340 mm (profundidad) x 400 mm (alto)
• Fuente de alimentación: CA 100-240 V, 50/60 Hz (se puede adaptar a los requisitos locales)
• Peso neto: 17 kg

Configuraciones
Configuraciones estándar: instrumento, microimpresora, bloque de calibración estándar

Accesorios opcionales: software profesional, cable de comunicación 485, cabezal de medición, contrapeso, dispositivo de alimentación automática

Nota: 1. La toma de suministro de gas del instrumento es un tubo de PU de Φ6 mm;
2. Los clientes deberán disponer de un sistema de suministro de gas.
Nota: Jinan Saicheng se dedica constantemente a la innovación y la mejora del rendimiento y las funciones de sus productos. Por lo tanto, las especificaciones técnicas están sujetas a cambios sin previo aviso. Jinan Saicheng se reserva el derecho de interpretación y revisión definitivas.
