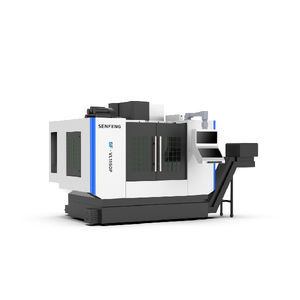

Centro de mecanizado 3 ejes SF-VL1160verticalBT 4024 herramientas
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Nariz del husillo
- BT 40
- Número de herramientas
- 24 herramientas
- Otra función
- de fresado, de taladrado, de fileteado
- Aplicaciones
- para la industria del automóvil, para la industria aeroespacial, para la industria del molde
- Otras características
- de precisión, disco
- Carrera X
1.100 mm
(43,31 in)- Carrera Y
600 mm
(23,62 in)- Carrera Z
600 mm
(23,62 in)- Velocidad de rotación
Máx.: 8.000 rpm
(50.265 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Potencia
11 kW
(14,96 hp)- Carga máxima de la mesa
800 kg
(1.764 lb)- Precisión de colocación
0,008 mm
(0,00031 in)- Repetibilidad
0,005 mm
(0,0002 in)- Tiempo de cambio de herramienta
2,5 s
- Peso total
6.500 kg
(14.330,05 lb)- Longitud total
3,1 m
(10'02" )- Anchura total
2,5 m
(8'02" )- Altura total
2,8 m
(9'02" )
Descripción
Descripción del producto
El SF-VL1160 es un centro de mecanizado vertical de tamaño medio diseñado para realizar fresado, taladrado, mandrinado, escariado, avellanado y roscado en una única sujeción. Indicado para producción multivariante y series pequeñas de piezas metálicas complejas como carcasas, placas, discos, válvulas y cuerpos.
Información rápida
Parámetros técnicos
Dimensión de la mesa: 1200×600 mm
Carga máxima: 800 kg
Tamaño de ranura en T: 5-18-100 mm
Recorrido X (máx): 1100 mm
Recorrido Y (máx): 600 mm
Recorrido Z (máx): 600 mm
Distancia punta husillo a mesa (máx): 720 mm
Distancia punta husillo a mesa (mín): 120 mm
Centro del husillo a superficie guía Z: 650 mm
Husillo (cono 7:24): BT40 φ150
Rango de velocidad: hasta 8000 r/min
Potencia motor husillo: 11 kW
Velocidad rápida X/Y/Z: 24 / 24 / 18 m/min
Velocidad de avance: 1–10000 mm/min
Tipo de cambiador de herramientas: Disco
Capacidad del cambiador: 24 herramientas
Tiempo de cambio de herramienta: 2,5 s
Norma de ensayo de precisión: JIS B6336-4:2000 / GB/T18400.4-2010
Precisión de posicionamiento X/Y/Z: 0,008 mm
Repetibilidad de posicionamiento X/Y/Z: 0,005 mm
Dimensiones (L×A×H): 3100×2500×2800 mm
Peso bruto: 6500 kg
Ventajas
Sectores de aplicación
Apto para automoción, motocicletas, maquinaria de obras, aeronáutica, defensa, moldes y mecanizado de precisión.
Características / especificaciones técnicas
El SF-VL1160 es un centro de mecanizado vertical de tamaño medio diseñado para realizar fresado, taladrado, mandrinado, escariado, avellanado y roscado en una única sujeción. Indicado para producción multivariante y series pequeñas de piezas metálicas complejas como carcasas, placas, discos, válvulas y cuerpos.
Información rápida
- Modelo: SF-VL1160
- Área de trabajo: 1100×600×600 mm
- Carga máxima: 800 kg
Parámetros técnicos
Dimensión de la mesa: 1200×600 mm
Carga máxima: 800 kg
Tamaño de ranura en T: 5-18-100 mm
Recorrido X (máx): 1100 mm
Recorrido Y (máx): 600 mm
Recorrido Z (máx): 600 mm
Distancia punta husillo a mesa (máx): 720 mm
Distancia punta husillo a mesa (mín): 120 mm
Centro del husillo a superficie guía Z: 650 mm
Husillo (cono 7:24): BT40 φ150
Rango de velocidad: hasta 8000 r/min
Potencia motor husillo: 11 kW
Velocidad rápida X/Y/Z: 24 / 24 / 18 m/min
Velocidad de avance: 1–10000 mm/min
Tipo de cambiador de herramientas: Disco
Capacidad del cambiador: 24 herramientas
Tiempo de cambio de herramienta: 2,5 s
Norma de ensayo de precisión: JIS B6336-4:2000 / GB/T18400.4-2010
Precisión de posicionamiento X/Y/Z: 0,008 mm
Repetibilidad de posicionamiento X/Y/Z: 0,005 mm
Dimensiones (L×A×H): 3100×2500×2800 mm
Peso bruto: 6500 kg
Ventajas
- Diseño carenado para seguridad del operario y facilidad de mantenimiento
- Expulsión automática de virutas rápida y eficiente
- Alta precisión de posicionamiento con bajo desgaste
- Banco de máquina estable y preciso gracias a procesos de fabricación maduros
Sectores de aplicación
Apto para automoción, motocicletas, maquinaria de obras, aeronáutica, defensa, moldes y mecanizado de precisión.
Características / especificaciones técnicas
- Modelo: SF-VL1160
- Área de trabajo (X×Y×Z): 1100×600×600 mm
- Dimensión de la mesa: 1200×600 mm
- Carga máxima en la mesa: 800 kg
- Conicidad del husillo: BT40
- Velocidad del husillo: hasta 8000 r/min
- Motor de husillo: 11 kW
- Revista de herramientas: Disco, capacidad 24 herramientas
- Desplazamiento rápido X/Y/Z: 24 / 24 / 18 m/min
- Rango de avance: 1–10000 mm/min
- Precisión de posicionamiento: 0,008 mm; repetibilidad: 0,005 mm
- Superficie ocupada (L×A×H): 3100×2500×2800 mm
- Peso bruto: 6500 kg
