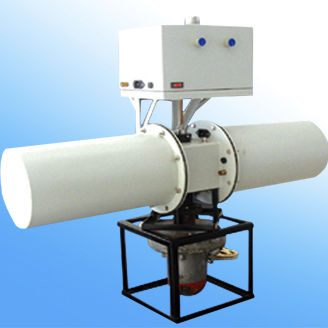

Granulómetro por difracción láser Winner Industrial Online Particle Size Monitoring System

por análisis de imágenes dinámicode procesopara control de calidad

Descripción del producto
Jinan Winner ofrece soluciones de análisis en línea que cubren todo el rango de tamaños de partícula para responder a las necesidades de distintos sectores. El sistema mide continuamente el tamaño de las partículas en tiempo real para garantizar la calidad y la consistencia del producto. Aplicaciones típicas: áridos (arena y grava), lechos de lodos, cemento, arena manufacturada, fertilizantes, materiales para baterías y procesamiento mineral.

Características clave
Rango de medida: 0,1 μm – 300 mm (cobertura del sistema).
Principios de medida: difracción láser y análisis de imagen de alta velocidad.
Modos de operación: láser en seco, imagen en húmedo, imagen en seco para partículas grandes.

Módulos y parámetros técnicos
Módulo: Winner 1702
Rango: 0,1–500 μm
Aplicaciones: cemento, polvo de escoria, polvo de carbón, materiales de baterías
Observación: analizador en línea por difracción láser para polvos finos en seco.

Módulo: Winner 2602
Rango: 30–3000 μm
Aplicaciones: lodos minerales, lodos metálicos, barros
Observación: analizador granulométrico en línea por imagen en húmedo.

Módulo: Winner 2701
Rango: 10–300 mm
Aplicaciones: áridos arena y grava, trituración minera
Observación: analizador en línea por imagen para partículas grandes y angulares.

Módulo: Winner 2702
Rango: 50–10000 μm
Aplicaciones: arena manufacturada, gránulos de fertilizante, cereales
Observación: analizador en línea por imagen en seco para partículas de gran tamaño.

Principios técnicos
Difracción láser (Winner 1702): basado en las teorías de Mie y Fraunhofer, la distribución de tamaños se obtiene por inversión del espectro de luz dispersada. La trayectoria óptica de Fourier convergente patentada reduce el consumo energético y soporta el intercambio de datos en la nube.

Análisis de imagen (Winner 2602 / Winner 2701 / Winner 2702): captura directa de la morfología real de las partículas mediante cámara industrial de alta velocidad. Proporciona parámetros morfológicos como esfericidad y relación de aspecto. Ventana de muestra autolimpiante para reducir el mantenimiento.

Ventajas

• Análisis de imagen: medición directa de la morfología, alta fiabilidad de los datos; proporciona esfericidad, relación de aspecto y redondez para procesos que requieren control de forma.
• Difracción láser: monitorización en tiempo real rápida y eficiente con alta precisión y repetibilidad (error de repetibilidad D50 < 3%).

Ejemplos de lugares de instalación

• Planta de cemento: cemento terminado
• Polvos metálicos finos (opciones antiexplosivas)
• Central eléctrica: carbón pulverizado
• Polvo de escoria fino
• Plantas de cemento de doble línea
• Procesamiento de arena manufacturada
• Planta de fertilizantes
• Líneas de trituración minera

Servicio y soporte
Winner Cloud: supervisión en tiempo real del estado del equipo y recuperación remota de datos. Soluciones personalizadas para muestreo, dispersión y retorno de material adaptadas a la línea de producción.

Especificaciones técnicas

• Nombre del producto: Winner Industrial Online Particle Size Monitoring System
• Marca: Winner
• Rango de medida global: 0,1 μm – 300 mm (cobertura a nivel de sistema)
• Módulos disponibles: Winner 1702 (difracción láser, 0,1–500 μm), Winner 2602 (imagen húmeda, 30–3000 μm), Winner 2701 (por imagen, 10–300 mm), Winner 2702 (imagen en seco, 50–10000 μm)
• Aplicaciones: cemento, polvo de escoria, polvo de carbón, materiales de batería, lodos minerales, lodos metálicos, áridos, arena manufacturada, gránulos de fertilizante, cereales, trituración minera
• Métodos de medida: difracción láser (Mie/Fraunhofer) y análisis de imagen
• Resultados clave: distribución del tamaño de partícula y parámetros morfológicos (esfericidad, relación de aspecto, redondez)
• Rendimiento: monitorización continua en tiempo real, error de repetibilidad D50 < 3% (difracción láser)
• Mantenimiento: ventana de muestra autolimpiante para ampliar los intervalos de mantenimiento
• Funciones cloud: monitorización remota y recuperación de datos vía Winner Cloud
