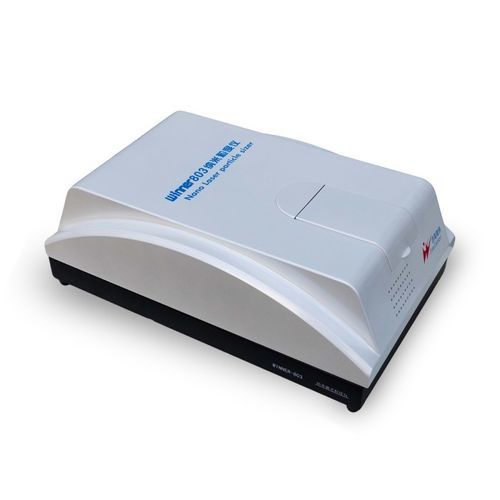

Nanogranulómetro por difracción láser Winner803

láserpor dispersión dinámica de la luzpara la investigación

Resumen
Winner803 se basa en la dispersión dinámica de la luz (DLS) y en la espectroscopía de correlación de fotones para determinar la distribución del tamaño de nanopartículas. Aprovecha el movimiento browniano: registra fluctuaciones de la luz dispersada a un ángulo fijo, calcula coeficientes de difusión y determina diámetros mediante la ecuación de Stokes–Einstein. Indicado para institutos de investigación, laboratorios universitarios, centros I+D y controles de calidad.

Puntos clave / Ventajas

• Láser de doble longitud de onda con conmutación automática para muestras con propiedades de absorción.
• Principio avanzado: DLS y correlación de fotones para analizar tamaño a partir de señales de fluctuación de fotones.
• Alta resolución temporal con corrrelador digital CR256 (resolución hasta 8 ns).
• Alta sensibilidad con detector fotomultiplicador HAMAMATSU para mejor relación señal/ruido.
• Adquisición y procesamiento de datos rápidos (rendimiento hasta 162M) mediante corrrelador CR256 propio.
• Sistema óptico estable con fibra óptica para mayor inmunidad a interferencias.
• Control de temperatura de alta precisión mediante regulación por semiconductor (precisión ±0,1 °C).
• Informes de prueba personalizables con métricas de tamaño de partícula.

Especificaciones principales — General
Modelo: Winner803
Volumen de la cubeta: 10×10×40 mm (1–4 ml)
Rango de control de temperatura: 5–90 °C; precisión: ±0,1 °C
Modos de operación: ajustes SOP, pruebas totalmente automatizadas, prueba automática con un clic; interfaz bilingüe (chino/inglés)
Dimensiones exteriores: 600×380×230 mm
Peso neto: 12 kg

Especificaciones principales — Tamaño de medida
Rango de medición: 0,3–10000 nm (dependiente de la muestra)
Concentración de medición: 0,1–100 mg/ml (dependiente de la muestra)
Precisión (CRM D50): ≤1,0 %
Repetibilidad (CRM D50): ≤1,0 %
Velocidad de prueba: <5 minutos
Correlador digital: hasta 10 000 canales; linealidad dinámica 10^11; tiempo de retardo 100 ns–10 ms

Especificaciones principales — Óptica
Fuente de luz: láser semiconductor principal λ=635 nm, P=1–40 mW (ajustable); láser auxiliar azul λ=405 nm, P>2 mW
Detector: tubo fotomultiplicador (PMT, HAMAMATSU)
Ángulo de dispersión: 90°

Funciones de software

• Comparación estadística entre múltiples ensayos para análisis por lote, estado de proceso o tiempo.
• Procesamiento inteligente de datos para generar resultados representativos.
• Análisis personalizados: cualquier percentil D1–D100, porcentajes acumulados mayores/menores que un tamaño, porcentajes acumulados para un rango.
• Salidas: valores típicos de tamaño, distribuciones diferenciales y acumuladas, histogramas y curvas.
• Exportación de informes: Word, Excel, BMP, TXT, PDF.
• Idiomas de interfaz: chino e inglés (otros idiomas bajo solicitud).

Aplicaciones

• Óxidos metálicos nano y polvos metálicos nano
• Materiales nano-cerámicos
• Proteínas y látex polimérico
• Formulaciones farmacéuticas
• Emulsiones agua/aceite
• Pinturas, recubrimientos, pigmentos, tintas y tóners
• Cosméticos
• I+D y producción de nanomateriales en diversos sectores

Tecnologías patentadas

• Diseño del banco óptico — Patente No. ZL 2014 2 0378380.8
• Sistema de alineación óptica 3D — Patente No. ZL 2013 2 0835882.4
• Aplicación del principio de dispersión MIE — Patente No. ZL 2013 2 0812021.4
• Cubeta sellada para análisis de partículas secas — Patente No. ZL.2011 2 0267646.8
• Aplicación de haz láser dual ortogonal — Patente No. ZL 2007 2 0025702.0
• Diseño de bomba de dispersión de polvo — Patente No. ZL 2007 2 0018648.7
• Instalación de circulación húmeda — Patente No. ZL2010 2 0593526.2

Informe de prueba y exportación
El sistema proporciona métricas típicas de tamaño, distribuciones diferenciales y acumuladas, gráficos (histogramas o curvas) e informes exportables en Word, Excel, BMP, TXT y PDF. Soporta comparaciones estadísticas y análisis personalizados (D1–D100 y métricas de superficie derivadas).

Especificaciones técnicas

• Modelo: Winner803
• Rango de medición: 0,3–10000 nm (dependiente de la muestra)
• Concentración de medición: 0,1–100 mg/ml (dependiente de la muestra)
• Volumen de muestra: 10×10×40 mm (1–4 ml)
• Control de temperatura: 5–90 °C; precisión ±0,1 °C
• Modo de operación: SOP, totalmente automatizado, prueba en un clic, interfaz bilingüe
• Dimensiones exteriores: 600×380×230 mm; peso neto: 12 kg
• Fuente de luz: láser semiconductor 635 nm (1–40 mW ajustable); láser auxiliar 405 nm >2 mW
• Detector: tubo fotomultiplicador (HAMAMATSU)
• Ángulo de dispersión: 90°
• Correlador digital: hasta 10 000 canales, linealidad dinámica 10^11; tiempo de retardo 100 ns–10 ms; resolución del correlador hasta 8 ns
• Velocidad de prueba: <5 minutos
