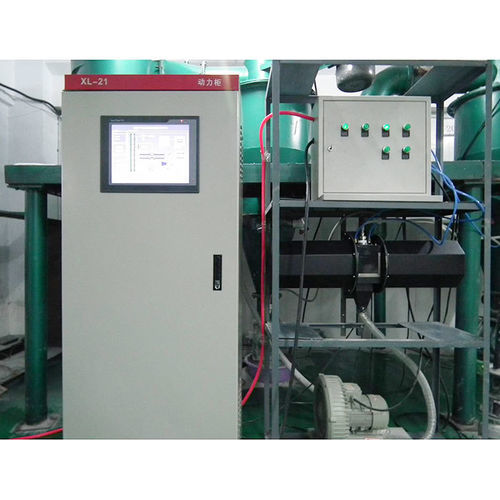

Granulómetro por difracción láser

por análisis de imágenes dinámicopor análisis de imágenes dinámicopara control de calidad

Resumen del producto
Winner ofrece soluciones modulares de análisis en línea del tamaño de partículas que cubren desde 0,1 μm hasta 10000 μm. El sistema proporciona datos continuos y en tiempo real sobre distribución de tamaño y morfología para control de proceso y calidad en sectores como áridos, suspensiones, cemento, arena manufacturada, fertilizantes y materiales para baterías.

Aplicaciones

• Áridos de arena y grava
• Suspensiones minerales y metálicas, lodos industriales
• Producción de cemento y cemento terminado
• Arena manufacturada
• Gránulos de fertilizante y plantas de fertilizantes
• Micro polvo de escoria
• Carbón/carbón pulverizado, materiales para baterías, micro-polvos metálicos

Módulos y parámetros clave
Winner 1702
Rango de medida: 0,1–500 μm
Aplicaciones típicas: cemento, polvo de escoria, polvo de carbón, materiales para baterías
Descripción: Analizador láser en línea optimizado para polvos finos y secos

Winner 2602
Rango de medida: 30–3000 μm
Aplicaciones típicas: suspensiones minerales, suspensiones metálicas, lodos industriales
Descripción: Analizador en línea por imagen en húmedo

Winner 2701
Rango de medida: 10–300 mm
Aplicaciones típicas: áridos de arena y grava, trituración minera
Descripción: Analizador en línea por imagen diseñado para partículas grandes y angulosas

Winner 2702
Rango de medida: 50–10000 μm
Aplicaciones típicas: arena manufacturada, gránulos de fertilizante, granos
Descripción: Analizador en línea por imagen en seco para partículas de gran tamaño

Principios técnicos

• Difracción láser (Winner 1702): basado en las teorías de Fraunhofer y Mie; la distribución granulométrica se obtiene por inversión espectral de la luz dispersada. Camino óptico de Fourier convergente patentado que reduce el consumo energético aproximadamente un 30 % y permite el intercambio de datos en la nube.
• Análisis de imagen (Winner 2602 / 2701 / 2702): imagen directa que captura la morfología real de las partículas con cámaras industriales de alta velocidad; proporciona salidas multidimensionales como esfericidad y relación de aspecto.

Ventajas

• Análisis de imagen: medición directa de forma y tamaño sin depender de modelos matemáticos indirectos; útil cuando el control de la morfología es crítico.
• Difracción láser: monitorización online rápida y de alta frecuencia con alta precisión y repetibilidad (error de repetibilidad D50 < 3 %).
• Diseño autolimpiante: ventana de muestreo patentada que reduce la frecuencia de mantenimiento.

Ejemplos de instalación

• Líneas de cemento terminado en plantas cementeras
• Producción de micro-polvo metálico (incluidos entornos a prueba de explosiones)
• Monitorización de carbón pulverizado en centrales eléctricas
• Producción de micro-polvo de escoria
• Plantas de cemento de 2 líneas
• Producción de arena manufacturada
• Plantas de fertilizantes
• Plantas de producción de cemento en general

Servicio y soporte

• Plataforma en la nube: estado del equipo en tiempo real y acceso remoto a datos.
• Soluciones personalizadas: módulos de muestreo, dispersión y retorno de material adaptados a la línea de producción.

Especificaciones técnicas

• Cobertura global: 0,1 μm a 300 mm mediante módulos combinados
• Winner 1702 rango: 0,1–500 μm (difracción láser para polvos finos y secos)
• Winner 2602 rango: 30–3000 μm (analizador por imagen en húmedo)
• Winner 2701 rango: 10–300 mm (analizador por imagen para partículas grandes)
• Winner 2702 rango: 50–10000 μm (analizador por imagen en seco para grandes partículas)
• Resolución de difracción láser: nivel líder en la industria; error de repetibilidad D50 < 3 %
• Análisis de imagen: parámetros morfológicos (esfericidad, relación de aspecto, redondez)
• Camino óptico de Fourier convergente patentado (reducción del consumo ≈ 30 %)
• Ventana de muestreo autolimpiante patentada para alargar los intervalos de mantenimiento
• Soporta intercambio de datos en la nube y monitorización remota
