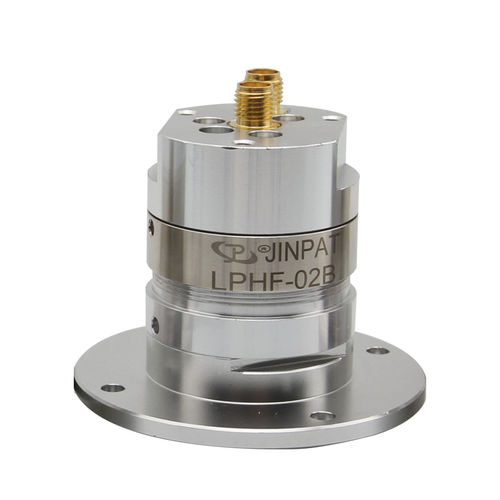

Anillo colector con árbol macizo LPHF-02 series
de varias víasrobustohiperfrecuencia

anillo colector con árbol macizo
anillo colector con árbol macizo
Añadir a mis favoritos
Añadir al comparador


Características

Estructura
con árbol macizo
Otras características
de varias vías, robusto, hiperfrecuencia
Velocidad de rotación

60 rpm
(377 rad.min-1)

Número de contactos

2 unit

Descripción

Número de parte: LPHF-02B Canal: 2 canales CH1 Tipo de interfaz: SMA-F(50Ω) Rango de frecuencia: DC-18GHz VSWR, Máximo: 1.3@DC-8 GHz/1.5@8-18GHz VSWR WOW: 0.05 Pérdida de inserción,Máximo: 0.2dB Pérdida de inserción WOW: 0.05dB Pico de potencia, máximo: 1000W Potencia media, máxima: 200W@1GHz DC capabilitu, Max (un solo canal): 0.5A, 48VDC@full RF avg.power CH2 Tipo de interfaz: SMA-F(50Ω) Rango de frecuencia: DC-4GHz VSWR, Max: 1.2@DC-2GHz/1.5@2-4GHz VSWR WOW: 0.2 Pérdida de inserción,Máximo: 0.5dB Pérdida de inserción WOW: 0.15dB Pico de potencia, máximo: 1000W Potencia media, máxima: 10W DC capabilitu, Max (un solo canal): 0.5A, 24VDC@full RF avg.power Velocidad máxima: 60rpm Duración de la vida: 10 millones de revoluciones Material corporal: Aleación de aluminio Peso: 130g Nivel de protección IP: IP60 Temperatura de almacenamiento: -55~+85°C Temperatura de funcionamiento: -45~+80°C Humedad (Almacenamiento) 95% Humedad (Operación) 95% Iniciando el par de torsión: 0.05Nm@ temperatura ambiente

---
