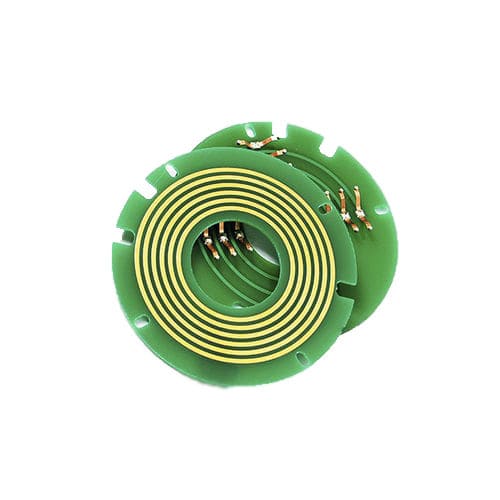

anillo colector eléctrico / USB / de tipo oblea / compacto
LPKS 028-02S-U2

{{requestButtons}}

Características

  • Tipo:

    eléctrico, USB

  • Estructura:

    de tipo oblea

  • Otras características:

    compacto

  • Velocidad de rotación:

    Mín.: 0 rpm (0 rad.min-1)

    Máx.: 100 rpm (628 rad.min-1)

  • Corriente:

    2 A

  • Tensión:

    5 V

  • Número de contactos:

    Mín.: 1 unit

    Máx.: 3 unit

Descripción

Número de parte: LPKS028-02S-U2

3circuits

Gama actual: 1circuit*USB2.0, 2circuits*signal; Voltaje de 5VDC;
Fuerza dieléctrica: ≥ 100V@50Hz entre los circuitos; Aislamiento de 100MΩ@500VDC
Ruido eléctrico: ≤70mΩ

Velocidad de funcionamiento:0~100rpm;
Longitud del alambre: estator (300m m), rotor (300m m);
Contacto: Metal precioso;
Vivienda: FR-4;
Diámetro interno: φ28.2mm

Temperatura de trabajo: -20°C~+60°C; Hasta 60%RH; IP54

La serie de LPK es un grupo de anillos colectores de la crepe manufacturados por JINPAT con el grueso tan pequeño como 6m m. Se diseñan exclusivamente para los sistemas de la rotación en qué espacio de instalación se limita en altura en la dirección vertical. El anillo de cobre y el contacto del cepillo rodean un agujero central, que ahorra el espacio mucho. El anillo colectando de la serie de LPK se divide en 2 clases: anillo colectando separado de la crepe LPKS y anillo colectando independiente de la crepe de LPK.

Características

Alta velocidad giratoria del ◆

Contacto infalible del ◆, figura ligera

Del ◆ ruido físico bajo extremadamente -

Poder y señal que transmiten del ◆ en la rotación 360°

◆ ningún descenso de interferencia o de la conexión

Ventajas

Codificador fotoeléctrico confeccionado del ◆

Sólido opcional del ◆ y ejes huecos

Entrega rápida del ◆

Solución de encargo del ◆


Capacidad técnica


Circuitos: 1~17circuits


Eléctrico y electrónico

Grado actual:30A por el circuito

Grado del voltaje: 380VAC


Mecánico

Velocidad de funcionamiento: 0-300rpm

Diámetro interno: 4mm-820m m

Diámetro externo: 21mm-1220m m

Grueso:6mm-63m m

Esfuerzo de torsión: ≤0.05N.m

Resistencia de choque: 30g


Ambiente

Temperatura: -60℃~+150℃

Humedad: 100%RH

IP: IP66


Vida: 5 millones de vueltas


*PS: los parámetros referidos arriba son los valores máximos (dependiendo de modelo específico).
