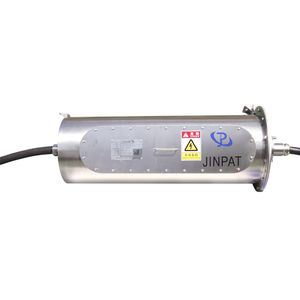

Anillo colector eléctrico LPA000-02120-01PE

de columnapara la industria del petróleopara plataforma petrolífera

Visión general

El anillo colector LPA000-02120-01PE de la Serie Large Volume es una interfaz eléctrica rotatoria de alta potencia y alta corriente diseñada para barras de perforación en plataformas petroleras. Permite una transmisión de alta tensión rotativa 360° fiable en una estructura compacta, instalada verticalmente, con alta estanqueidad y diseño a prueba de explosiones. El sistema de contacto utiliza cobre-graphito (escobillas de carbono) y la carcasa es de acero inoxidable 316 / 42CrMo. El producto está cubierto por una patente china y puede ser devuelto a fábrica para mantenimiento si es necesario.

Importancia

• Eleva el nivel tecnológico de los anillos colectores para equipos mineros y de perforación petrolera.
• Probado mediante ensayos de alta presión de sellado para mejorar la fiabilidad del sellado de cables en entornos adversos.
• Proporciona una solución práctica para la transmisión eléctrica en sistemas de perforación petrolera.

Avance técnico

• Permite una transmisión de alta tensión rotativa 360° fiable dentro de una estructura compacta.
• Elimina problemas de sellado causados por los conductores que atraviesan la barra de perforación.
• Incorpora características a prueba de explosiones aptas para entornos peligrosos.

Datos eléctricos y mecánicos

• Tensión nominal: 2000VAC
• Resistencia dieléctrica / resistencia a la compresión: 6000VAC @ 50Hz
• Velocidad de trabajo: 200 RPM
• Corriente nominal: 2 × 120 A (a 2000VAC)
• Instalación: Montaje vertical
• Resistencia de aislamiento: 1000 MΩ @ 1000 VDC
• Material de contacto: Cobre-graphito
• Carcasa: Acero inoxidable 316 / 42CrMo
• Impermeabilidad: probada a 69 MPa
• Temperatura de trabajo: -20°C a +65°C
• Humedad de trabajo: ≥95% RH
• Aplicación: Tubo/ barra de perforación petrolera

Características / especificaciones técnicas

• Modelo / Serie: Large Volume Series
• Diseño: Anillo colector con escobillas de carbono y carcasa de acero de alta resistencia con características a prueba de explosiones
• Tensión nominal: 2000VAC
• Resistencia dieléctrica: 6000VAC @ 50Hz
• Corriente nominal: 2 × 120A (2000VAC)
• Velocidad de funcionamiento: 200 RPM
• Material de contacto: Cobre-graphito
• Resistencia de aislamiento: 1000 MΩ @ 1000 VDC
• Material de la carcasa: Acero inoxidable 316 / 42CrMo
• Capacidad de impermeabilidad: probada a 69 MPa
• Rango de temperatura de operación: -20°C a +65°C
• Humedad de operación: ≥95% RH
• Aplicación prevista: Perforación petrolera (barras / tuberías de perforación)

Mantenimiento y certificación

• Diseño protegido por patente china.
• Unidad susceptible de devolución a fábrica para inspección y mantenimiento si se requiere.
