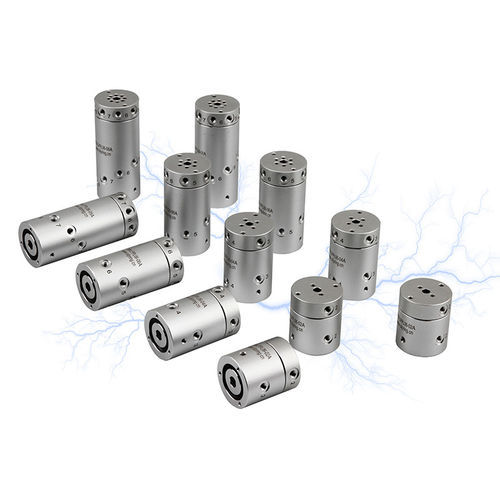

Racor giratorio para vapor LPPA series

para vacíopara aire comprimidopara agua

Descripción general del producto La junta rotativa neumática puede realizar una rotación de 360 grados. El medio incluye gas inerte como aire comprimido, vapor, vacío, nitrógeno, hidrógeno y medios similares. Puede integrar anillos colectores eléctricos para transmitir señales de potencia y control. La superficie de sellado y el anillo de sellado están fabricados con materiales especiales que ofrecen resistencia al desgaste, larga vida útil, resistencia a la corrosión y ausencia de fugas. Las juntas rotativas permiten que el fluido pase de una parte fija a otra giratoria, lo que permite una transmisión segura y fiable del fluido durante la rotación. Resumen del fabricante JINPAT Electronics ofrece una gama de juntas rotativas estándar y personalizables para adaptarse a distintos tipos de fluidos, velocidades, presiones, número de canales y diámetros de canal. Los productos utilizan materiales y procesos de sellado avanzados para garantizar un sellado intacto y una rotación suave. La gran capacidad de producción y los sistemas de inspección garantizan la calidad y el cumplimiento de los plazos de entrega. Disponemos de soluciones personalizadas y diseños eléctricos-electro-neumáticos integrados para satisfacer las necesidades de transmisión mixta (fluido/gas + potencia/señales). Características

• Medios continuos: aire comprimido, nitrógeno y otros gases inertes; adecuado para aire, vacío, vapor y medios similares.
• Tamaño reducido, peso ligero, bajo par.
• Opciones de integración: transmisión de potencia, señales de conmutación, Ethernet, USB, bus industrial, sensores y otras señales.
• Parámetros de unión personalizables, opciones de anillos colectores integrados, diámetros de juntas y tuberías.
• Materiales de sellado y construcción diseñados para resistir el desgaste, la corrosión y una larga vida útil sin fugas.

Configuraciones opcionales

• Diámetro interior y diámetro exterior
• Número de circuitos
• Corriente y tensión nominales
• Longitud del cable
• Material y color de la carcasa
• Nivel de protección (IP)
• Señal y potencia transmitidas por separado o combinadas

Destacados técnicos Número de circuitos: 2 / 4 / 6 / 8 / 10 / 12 Corriente: 2 A cada circuito o superior Resistencia de aislamiento: ≥500 VCA a 50 Hz Longitud del cable: 250 mm (opcional) Tensión nominal: 240 VCA/CC Rotación 360 grados continuos Juntas Rotativas Neumáticas Estándar LM - Modelos (tabla extraída) Código del modelo | Paso (gas/caudal) | Tipo de medio | Tamaño | Rosca de la junta | Orificio de caudal LPPA-LM0101 | 1 entrada 1 salida | Aire, Vacío | Φ40*Φ6*41 | M5 | Φ3 LPPA-LM0201 | 2 entradas 2 salidas | Aire, vacío | Φ40*Φ6*50 | M5 | Φ3 LPPA-LM0401 | 4 entradas 4 salidas | Aire, vacío | Φ40*Φ6*68 | M5 | Φ3 LPPA-LM0601 | 6 entradas 6 salidas | Aire, vacío | Φ40*Φ6*86 | M5 | Φ3 LPPA-LM0801 | 8 entradas 8 salidas | Aire, vacío | Φ40*Φ6*104 | M5 | Φ3 LPPA-LM1001 | 10 in 10 out | Aire, Vacío | Φ40*Φ6*123 | M5 | Φ3 LPPA-LM1201 | 12 entradas 12 salidas | Aire, vacío | Φ40*Φ6*156 | M5 | Φ3 LPPA-LM1601 | 16 entradas 16 salidas | Aire, vacío | Φ40*Φ6*201 | M5 | Φ3 LPPA-LM2401 | 24 in 24 out | Aire, Vacío | Φ40*Φ6*307 | M5 | Φ3 Unión Rotativa Electro-neumática LM con Anillo Deslizante de Cápsula - Modelos (extracto) Código del modelo | Pasajes | Medio | Tamaño | Rosca de unión | Orificio de caudal | Circuitos de potencia LPPA-LM0101-0602 | 1 entrada 1 salida | Aire, Vacío | Φ40*Φ6*60.6 | M5 | Φ3 | 6 * 2A LPPA-LM0101-1202 | 1 entrada 1 salida | Aire, vacío | Φ40*Φ6*68,4 | M5 | Φ3 | 12 * 2A LPPA-LM0101-1802 | 1 entrada 1 salida | Aire, vacío | Φ40*Φ6*74,9 | M5 | Φ3 | 18 * 2A LPPA-LM0101-2402 | 1 entrada 1 salida | Aire, vacío | Φ40*Φ6*84,3 | M5 | Φ3 | 24 * 2A LPPA-LM0201-0602 | 2 entradas 2 salidas | Aire, vacío | Φ40*Φ6*69,6 | M5 | Φ3 | 6 * 2A LPPA-LM0201-1202 | 2 entradas 2 salidas | Aire, vacío | Φ40*Φ6*77,4 | M5 | Φ3 | 12 * 2A ... (otras variantes de modelos electroneumáticos disponibles con 6/12/18/24 circuitos y tamaños correspondientes) Uniones Rotativas Neumáticas con Paso Pasante (φ15-φ150) - Modelos seleccionados Código del Modelo | Número de Circuitos | Medio | Diámetro del Taladro | Presión Máxima de Trabajo | Velocidad de Rotación | Tipo de Conector | Tamaño | Par de Torsión | Vida Útil Esperada | Plazo de Entrega LPPL015-08A | 8 | Aire comprimido | Diámetro 15 | 0-1 MPa | 0-500 rpm | G1/4 | φ15*φ135*265 | ≤10 N-m | ≥20 millones | 3-4 semanas LPPL025-02A | 2 | Aire comprimido | Diámetro 25 | 0-0,6 MPa | 0-20 rpm | G3/8 | φ25*φ98*116 | ≤5 N-m | ≥20 millones | 3-4 semanas LPPL040-02A | 2 | Aire comprimido | Taladro 40 | 0-0,6 MPa | 0-5 rpm | G1/8 | φ40*φ119*94,2 | ≤8 N-m | ≥20 millones | 3-4 semanas LPPL060-01A | 1 | Aire comprimido | Diámetro 60 | 0-1 MPa | 0-1 rpm | G3/4 | φ60*φ216*126 | ≤10 N-m | ≥20 millones | 4-5 semanas LPPL090-02A, LPPL120-02A, LPPL150-01A etc. - En las tablas de productos figuran modelos pasantes más grandes con diámetros de agujero, presiones, velocidades y pares correspondientemente mayores. Juntas rotativas hidráulicas - Modelos seleccionados Código del modelo | Número de circuitos | Medio | Diámetro del agujero | Presión máxima de trabajo | Velocidad de rotación | Tipo de conector | Tamaño | Par | Vida útil esperada | Plazo de entrega LPPL000-02L | 2 | Agua | / | 0-0,5 MPa | 0-120 rpm | G1/4, M6 | φ67*100 | ≤80 N-m | ≥10 millones | 4-5 semanas LPPG014-02L | 2 | Aceite hidráulico | Diámetro 14 | 0-25 MPa | 0-10 rpm | G1/2 | φ112*φ14*149 | ≤200 N-m | ≥10 millones | 4-5 semanas LPPG018-04L | 4 | Aceite hidráulico | Diámetro 18 | 0-25 MPa | 0-25 rpm | G1/2 | φ135*φ18*232 | ≤200 N-m | ≥10 millones | 4-5 semanas Anillos colectores eléctricos neumáticos integrados - Ejemplos Los códigos de modelos combinados muestran pasajes neumáticos integrados con cápsula u otros tipos de anillos colectores; los códigos y configuraciones de ejemplo incluyen múltiples circuitos para potencia (por ejemplo, 6*2A, 12*2A, 18*2A, 24*2A), varios tamaños de orificios y dimensiones exteriores; las velocidades de rotación y los valores nominales de presión siguen las familias neumáticas/hidráulicas anteriores. Las tablas detalladas de los modelos incluyen todos los datos de configuración de cada código. Notas Las tablas anteriores son extractos representativos de las tablas de productos de la página. Se proporcionan muchas más variantes de modelos y tablas de dimensiones/detalles completas que abarcan neumática estándar, electroneumática (con anillo colector de cápsula), diseños pasantes, uniones hidráulicas y unidades electroneumáticas integradas. Para la implementación y selección, tenga en cuenta el tipo de medio, el número de pasos, el tamaño del orificio, la corriente/tensión necesaria, la longitud del cable y los tipos de conector. características / especificaciones técnicas

• Giro continuo: 360°
• Medios soportados: aire comprimido, vacío, vapor, nitrógeno, hidrógeno y otros gases inertes; aceite hidráulico y agua en modelos hidráulicos
• Número de circuitos (eléctricos): rangos típicos 2-24 circuitos dependiendo del modelo y la integración
• Corriente por circuito (típica): 2 A o superior (configurable)
• Voltaje: hasta 240 VCA/CC (típico)
• Resistencia de aislamiento: ≥500 VCA @ 50 Hz
• Longitud del cable (estándar): 250 mm (longitudes opcionales disponibles)
• Dimensiones de diámetro interior / exterior: múltiples opciones de φ15 hasta φ150 (diseños de paso a través) y tamaños exteriores más grandes para unidades de paso múltiple
• Presiones de trabajo máximas: unidades neumáticas típicamente 0-0,6/1 MPa; algunas unidades hidráulicas hasta 25 MPa (depende del modelo)
• Velocidad de rotación: depende del modelo (ejemplos: 0-500 rpm para neumáticas pasantes pequeñas; 0-1 rpm para diseños grandes de giro lento; hasta 120 rpm para ciertos tipos hidráulicos)
• Par: oscila entre ≤5 N-m (modelos pequeños) y ≤200 N-m (modelos hidráulicos pesados)
• Vida mecánica esperada: típicamente ≥10-20 millones de revoluciones dependiendo del modelo y la aplicación
• Opciones de integración: anillos colectores eléctricos (potencia y señal), Ethernet, USB, bus industrial, sensores, integración de anillos colectores de cápsula y combinaciones personalizadas
