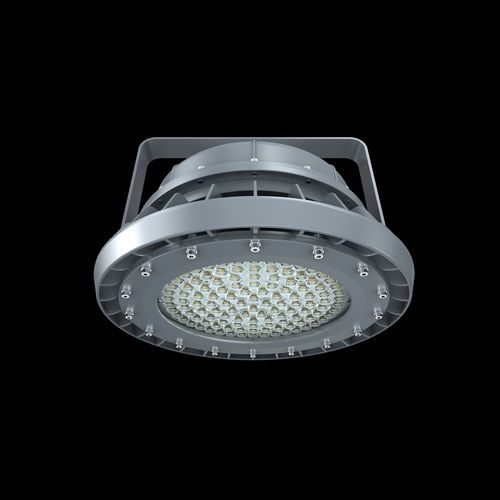

Luminaria JN-HB-ATEX-BSeries3

LEDde exteriorpara la industria

Descripción breve
Diseñada para áreas peligrosas (Zonas 1 y 2), esta luminaria LED antideflagrante ATEX JN-HB-ATEX-BSeries3 entrega 120 W y 16.000 lm con ángulos de haz seleccionables y amplio rango de temperaturas de color. Opción de batería de emergencia de 3 horas disponible.

Métodos de montaje disponibles

• Montaje en techo
• Montaje en pared
• Colgante mediante gancho
• Colgante en poste
• Montaje en techo abriendo la caja del driver LED
• Montaje en brazo abriendo la caja del driver LED
• Montaje en pilón

Especificaciones del producto (tabla)
SKU del producto: JN-HB-ATEX-BSeries3 (120W)
Consumo de potencia: 120 W
Tensión de entrada: 200-250V AC (Zona 1,2); 120-277/277-480VAC (Norteamérica)
Frecuencia de entrada: 50/60 Hz
Color de la luz: 2200K-7000K
Tipo LED: SMD
Flujo luminoso total: 16000 lm
Eficacia luminosa (lm/W): 140
Factor de potencia: >0,95
Clasificación IK: IK08 (cobertura de vidrio)
Color de la carcasa: Gris
Material de la carcasa: Aluminio libre de cobre
Periodo de garantía (años): 5
Grado de protección: IP67
Índice de reproducción cromática: >70
Ángulo de haz (°): 30°, 60°, 90°, 120°
Capacidad de atenuación: 0-10V
Norma ATEX: II 2 G Ex eb mb IIC T6...T4 Gb II 2 D Ex tb IIIC T80°C...T100°C Db II 3 G Ex ec IIC T6...T3 Gc II 2 D Ex tb IIIC T85℃...T103℃ Db
Norma IECEx: Ex eb mb IIC T6...T4 Gb Ex tb IIIC T80°C...T100°C Db Ex ec IIC T6...T3 Gc Ex tb IIIC T85°C...T100°C Db
Norma UL: Class I, Division 2, Groups A, B, C, D/ Class II, Division 1, Groups E, F, G/ Class II, Division 2, Groups F, G/ Class III
Norma Retilap: Esquema 5 RETILAP
Otras normas: UL1598, UL1598A, UL924, ETL, DLC, ABS, NSF, CB
Forma del equipo: Redonda
Altura del equipo (mm): 176 mm
Ancho del equipo (mm): 270 mm
Longitud del equipo (mm): 370 mm
Peso neto (kg): 8,2 kg
Clase de temperatura: T6
Grupo de gas: IIC
Tipo de protección: Ex eb mb
Clasificación de zona: Zona 1 y 2
IK con protección de rejilla: IK10 (con rejilla)
Rango de temperatura de trabajo: -20°C a +45°C
Rango de humedad de trabajo: 10-95% RH
Vida útil (horas): 80.000 horas

Embalaje y envío (tabla)
Dimensiones del producto (mm): 176×270×370 mm
Peso neto (kg): 8,2 kg
Dimensiones del carton de exportación (mm): 480x460x265 mm
Productos por carton: 1
Peso bruto carton exportación (kg): 10,5 kg
Altura del equipo (mm): 176
Ancho del equipo (mm): 270
Longitud del equipo (mm): 370

Características técnicas

• SKU: JN-HB-ATEX-BSeries3 (120W)
• Potencia: 120 W
• Flujo luminoso: 16.000 lm
• Eficacia: 140 lm/W
• Tensión de entrada: 200-250V AC (Zona 1,2); 120-277/277-480VAC (Norteamérica)
• Frecuencia: 50/60 Hz
• Temperatura de color: 2200K - 7000K
• Tipo LED: SMD
• FP: >0,95
• IRC: >70
• Ángulos de haz: 30°, 60°, 90°, 120°
• Atenuación: 0-10V
• IP: IP67
• IK: IK08 (vidrio); IK10 con rejilla de protección
• Carcasa: Aluminio libre de cobre, gris
• Forma: Redonda (176×270×370 mm)
• Peso neto: 8,2 kg
• Temperatura de funcionamiento: -20°C a +45°C
• Humedad de funcionamiento: 10-95% RH
• Vida útil: 80.000 horas
• Certificaciones/normas: Esquema 5 RETILAP; ATEX, IECEx, UL (variantes Clase I/II/III), UL1598/1598A/924, ETL, DLC, ABS, NSF, CB
• Opción de emergencia: Batería de respaldo 3 horas disponible
• Opciones de montaje: Techo, pared, colgante gancho, colgante poste, montaje techo/brazo vía caja del driver, pilón
