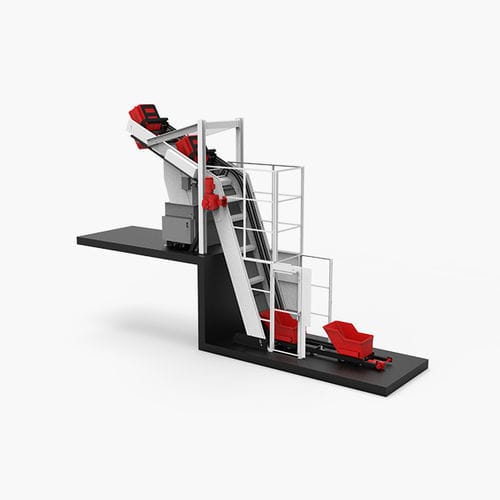

Aparato de levantamiento de columnas MDW

para cuadro de distribuciónpara transportadorde transporte

Los dispositivos de elevación y volteo de la serie MDW amplían su campo de aplicación para incluir el transporte inclinado y el volteo posterior. En lugar del transporte puramente horizontal, esta serie permite la elevación y el desplazamiento al mismo tiempo mediante un transportador inclinado. En el punto final, puede iniciarse el movimiento de vuelco hasta 180° o bien el lote permanece en su posición y se acopla, se vacía, etc. Al igual que toda la serie MD, los modelos MDW están diseñados como unidades de dos columnas y ofrecen capacidades de carga de hasta 1.000 kg. Además del recorrido inclinado del transportador, la entrada y la salida pueden diseñarse horizontalmente para crear un transportador de lotes en Z. Durante la transición del recorrido horizontal al inclinado, las cadenas se desvían el ángulo deseado y los rodillos guía se roscan en consecuencia. Con estos dispositivos son posibles longitudes de transporte de hasta 12 m. Estos transportadores en Z son especialmente adecuados si el lugar de alimentación está más profundo y alejado del punto de descarga o si, por ejemplo, los contenedores deben llenarse uniformemente alimentándolos en varios puntos. Al igual que toda la familia MD, los dispositivos MDW se basan en un diseño de dos columnas con dos cadenas de soporte de carga, que tiran del dispositivo de manipulación de carga en carriles guía. Unas guías de leva especiales permiten inclinar el dispositivo de manipulación de carga y vaciarlo así en el punto final. La serie MDW es adecuada para el transporte de lotes a varios puntos de dispensación. De este modo, el lote puede elevarse a través de la máquina o el sistema y, a continuación, desplazarse verticalmente hasta varios puntos en los que puede descargarse.
