Estación de medida y control

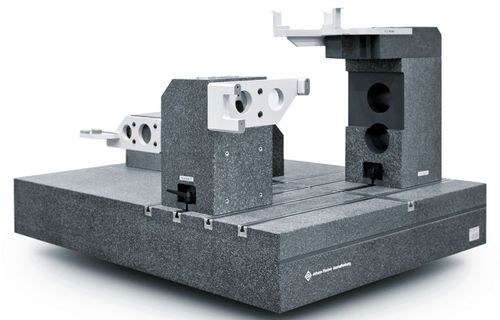

Estación de medición compacta y que ocupa poco espacio para la fijación y calibración micrométrica de calibres no idénticos Construcción / Funcionalidad La placa base es de piedra dura natural y tiene una superficie superior finamente rectificada y lapeada. En la superficie superior se encuentran cinco ranuras de guía y sujeción en T, mientras que las cuatro ranuras en dirección transversal atraviesan la única ranura en dirección longitudinal. Las ranuras de guía y sujeción en T se utilizan para guiar un patrón de referencia y cuatro patrones de ajuste, que están así nivelados y perpendiculares entre sí. Los cinco patrones también son de piedra dura natural y están equipados con un sistema de transporte con cojinetes de aire, que se introduce en sus espacios de soporte. Esto permite una reubicación y posicionamiento manual fácil y de bajo desgaste. En las superficies de precisión del patrón de referencia y de los patrones de ajuste se montan y ajustan casquillos y soportes de plantilla de forma definida. Están fabricados en acero, recocidos con poca tensión y revestidos para protegerlos contra la corrosión. Un bastidor de acero soldado garantiza un soporte estático correcto y sin tensiones de la estación de medición. Alineación de la superficie superior mediante un nivel de burbuja. Datos técnicos >Dimensiones de la placa base: 2.000 x 1.5000 x 300 mm >Peso de la placa base: aprox. 2.600 kg >Planeidad - Superficie superior de la placa base: Planicidad, paralelismo y perpendicularidad de las ranuras de guiado en T y de sujeción (tamaño nominal 14 mm H8 - DIN 650) entre sí: 0,005 mm / 1.000 mm >Altura de trabajo: aprox. 900 mm
