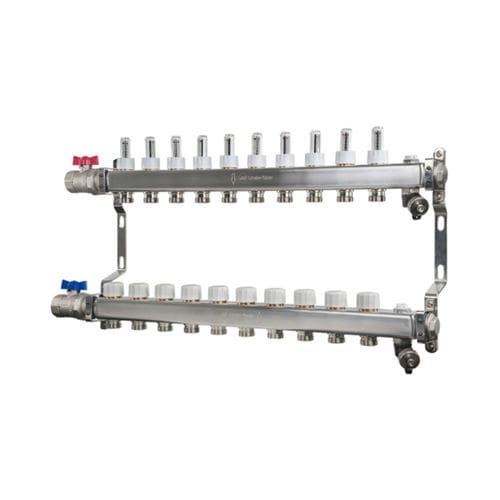

Manifold multivía JGUFHMAN series

de acero inoxidablepara circuito de termorregulaciónpara calefacción por el suelo

Resumen del producto
El colector JG Euroconus con válvulas de bola y purgador de aire manual integrado centraliza las tuberías de la calefacción por suelo radiante y distribuye el agua caliente por el sistema para ofrecer una distribución homogénea del calor.

Construcción e instalación
Fabricado en acero inoxidable y con altos estándares de producción. Rápida y sencilla instalación con soporte mural preinstalado y montaje de aislamiento de vibraciones. Se suministra completo con válvulas de bola, purgador de aire manual integrado y válvula de vaciado/llenado. Se incluyen indicadores de caudal preensamblados para ajustar el caudal y aislar circuitos. La barra de retorno incluye una válvula de control con tapa protectora que se puede retirar para aceptar una cabeza termoeléctrica de colector para el control remoto de zonas.

Características y ventajas

• Colector de acero inoxidable
• Soporte mural preinstalado y montaje de aislamiento de vibraciones
• Suministrado con válvulas de bola de latón 1" roja y azul para aislar componentes, facilitando el mantenimiento y la reparación
• Incluye purgador de aire manual, válvula de vaciado/llenado y caudalímetros ajustables
• Conexiones del colector compatibles con racores Euroconus y una gama de diámetros y espesores de tubería (racores Euroconus vendidos por separado)
• Las válvulas de la barra de retorno aceptan una cabeza termoeléctrica de colector para el control remoto de cada zona
• Indicada únicamente para aplicaciones de calefacción por suelo radiante

Variantes del producto
SKU | Descripción | MBSP (entrada) | MBSP (salida) | Salidas
JGUFHMAN10E | JG Underfloor Stainless Steel 10 Port UFH Manifold | 3/4 | 1 | 10
JGUFHMAN11E | JG Underfloor Stainless Steel 11 Port UFH Manifold | 3/4 | 1 | 11
JGUFHMAN12E | JG Underfloor Stainless Steel 12 Port UFH Manifold | 3/4 | 1 | 12
JGUFHMAN2E | JG Underfloor Stainless Steel 2 Port UFH Manifold | 3/4 | 1 | 2
JGUFHMAN3E | JG Underfloor Stainless Steel 3 Port UFH Manifold | 3/4 | 1 | 3
JGUFHMAN4E | JG Underfloor Stainless Steel 4 Port UFH Manifold | 3/4 | 1 | 4
JGUFHMAN5E | JG Underfloor Stainless Steel 5 Port UFH Manifold | 3/4 | 1 | 5
JGUFHMAN6E | JG Underfloor Stainless Steel 6 Port UFH Manifold | 3/4 | 1 | 6
JGUFHMAN7E | JG Underfloor Stainless Steel 7 Port UFH Manifold | 3/4 | 1 | 7
JGUFHMAN8E | JG Underfloor Stainless Steel 8 Port UFH Manifold | 3/4 | 1 | 8
JGUFHMAN9E | JG Underfloor Stainless Steel 9 Port UFH Manifold | 3/4 | 1 | 9

Aplicación, finalidad y compatibilidad
Aplicación: Indicado únicamente para sistemas de calefacción por suelo radiante.
Finalidad: Centralizar las tuberías de suelo radiante y distribuir el agua caliente por el sistema.
Compatibilidad: Apto para tuberías multicapa, PERT y PEX.
Garantía: 2 años de garantía.

Características / especificaciones técnicas

• Material: Colector de construcción en acero inoxidable
• Incluye: Soporte mural preinstalado, montaje de aislamiento de vibraciones, válvulas de bola de latón 1" rojas y azules, purgador de aire manual integrado, válvula de vaciado/llenado
• Control de caudal: Indicadores de caudal ajustables preensamblados en la barra de suministro
• Conexiones de retorno: Válvula de control integrada con tapa protectora; extraíble para aceptar una cabeza termoeléctrica de colector
• Conexiones: Conexiones compatibles con Euroconus (racores Euroconus vendidos por separado)
• Uso previsto: Sistemas de calefacción por suelo radiante únicamente
• Garantía: 2 años
