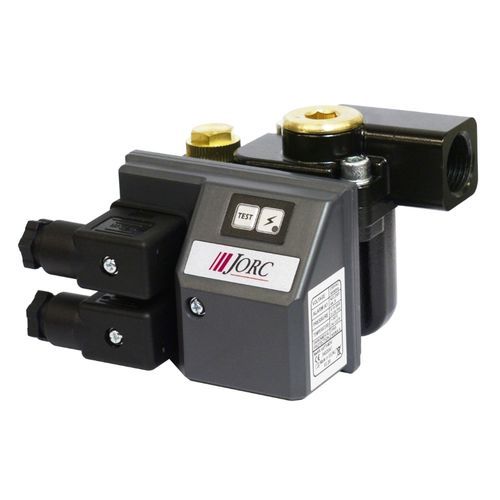

Dispositivo evacuador de agua KAPTIV-MD-AL-MULTI

Descripción
Drenaje electrónico de condensado. El drenaje con detección de nivel KAPTIV-MD-AL-MULTI soporta hasta 10 m³/min y está diseñado para espacios reducidos y máxima flexibilidad de instalación. Indicada para aplicaciones más pequeñas de aire comprimido, ofrece una salida de alarma opcional y un tamaño compacto, ideal para secadores y filtros refrigerados. Dispone de múltiples entradas para mayor versatilidad de montaje.

Características

• Cero pérdida de aire durante la descarga de condensado
• Indicación visual de alarma (LED de alimentación)
• Salida de alarma opcional N/O o N/C (relé libre de potencial)
• Baja altura de entrada para una instalación sencilla
• Construcción de válvula externa para mantenimiento rápido y sencillo
• Válvula de acción directa con junta FPM
• Carcasa de aluminio resistente a la corrosión con recubrimiento EP
• Gran colador de malla integrado para proteger la válvula
• Calentador de drenaje opcional para climas fríos
• Versión sin alarma disponible bajo pedido

Especificaciones
Máx. capacidad del compresor: 10 m³/min (350 CFM) independientemente de la zona climática
Máx. capacidad de drenaje: 45 L condensado/hora a 16 bar (230 psi)
Rango de presión del sistema: 0–16 bar (hasta 230 psi)
Rango de temperatura del medio: 1–60 °C (34–140 °F)
Rango de temperatura ambiente: 1–60 °C (34–140 °F)
Opciones de tensión de alimentación: 230 VAC / 115 VAC / 24 VAC / 24 VDC
Protección de la carcasa: IP65 (NEMA 4)
Tipo de conector (alimentación y alarma): DIN 43650-B
Conexión de entrada: 1/2” (BSP o NPT)
Altura de entrada: 74 mm (2,95 in)
Adaptador de entrada lateral: Opcional
Conexión de salida: 1/4” (BSP) con adaptador canulado de latón
Tipo de válvula: 2/2 vías, acción directa
Orificio de la válvula: 2 mm (0,08 in)
Juntas de la válvula: FPM
Válvula reparable: Sí
Colador de malla integrado: Sí
Material de la carcasa: Aluminio resistente a la corrosión, recubrimiento EP
Función de prueba: Sí
Alarma visual: LED (alimentación) en el drenaje
Alarma A1 (N/O): Contacto de salida de alarma normalmente abierto (relé libre de potencial)
Alarma A2 (N/C): Contacto de salida de alarma normalmente cerrado (relé libre de potencial)

Características / especificaciones técnicas

• Capacidad máxima compresor: 10 m³/min (350 CFM)
• Capacidad de drenaje: 45 L/h a 16 bar (230 psi)
• Presión del sistema: 0–16 bar
• Temperatura medio y ambiente: 1–60 °C (34–140 °F)
• Tensiones disponibles: 230 VAC, 115 VAC, 24 VAC, 24 VDC
• Protección: IP65 (NEMA 4)
• Entrada: 1/2” (BSP o NPT); altura de entrada: 74 mm
• Salida: 1/4” (BSP) con adaptador canulado de latón
• Válvula: 2/2 vías, acción directa, orificio 2 mm, juntas FPM, reparable
• Carcasa: aluminio resistente a la corrosión con recubrimiento EP
• Colador integrado; adaptador de entrada lateral opcional
• Alarma opcional (N/O o N/C) con indicación LED
