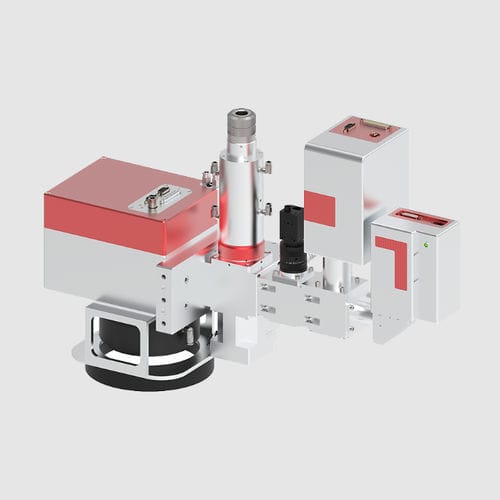

Cabezal de soldadura láser

de alta precisiónselladoalta potencia

Descripción del producto
El cabezal de soldadura inteligente es un cabezal galvo de alta potencia desarrollado por JPT, equipado con motores de alta precisión y componentes ópticos de precisión, capaz de manejar hasta 8 000 W. El galvo integra múltiples funciones de alarma y monitorización para retroalimentación de estado en tiempo real y operación segura. Es compatible con los módulos de soldadura principales de JPT, incluidos el módulo de Monitorización y Compensación de Potencia, el módulo OCT de detección de profundidad de penetración y el módulo WPD de monitorización en proceso, permitiendo un control inteligente y una garantía de calidad durante todo el proceso de soldadura.

Ventajas del producto

• Control galvo en lazo cerrado con monitorización continua en tiempo real de posición y estado
• Alarmas integradas multinivel: anomalía de potencia, error de comunicación, advertencia de temperatura y desviación de posición del galvo
• Compatibilidad modular con los módulos JPT para monitorización integrada, compensación y posicionamiento por visión
• Diseñado para aplicaciones de soldadura láser de alta potencia que requieren estabilidad y trazabilidad

Aplicaciones

• Inspección postsoldadura de terminales de muestreo de baterías blandas
• Inspección postsoldadura de pestañas de baterías de potencia
• Inspección postsoldadura de conectores de baterías de potencia
• Inspección postsoldadura de válvulas de seguridad de baterías de potencia
• Inspección postsoldadura de componentes pasivos
• Inspección postsoldadura de pestañas de celdas pouch

Especificaciones técnicas

• Longitud de onda láser: 1060–1090 nm
• Potencia máxima: 8000 W
• Longitud focal de colimación: 100 mm / 125 mm
• Longitud focal F-theta: 245 mm / 330 mm
• Apertura de entrada: 30 mm
• Ángulo de escaneo: ±11°
• Repetibilidad: < 6 μrad
• Deriva de posición: < 6 μrad/K
• Deriva a largo plazo: < 100 μrad
• Temperatura de funcionamiento: 25 ± 10 ℃
• Peso: 15 kg

Características / resumen de especificaciones

• Potencia máxima admitida: 8000 W
• Rango de longitud de onda: 1060–1090 nm
• Opciones de longitud focal de colimación: 100 mm o 125 mm
• Opciones de longitud focal F-theta: 245 mm o 330 mm
• Diámetro del haz de entrada: 30 mm
• Ángulo de escaneo: ±11°
• Alta repetibilidad y baja deriva para soldaduras estables
• Diseñado para integración con módulos de monitorización y compensación
