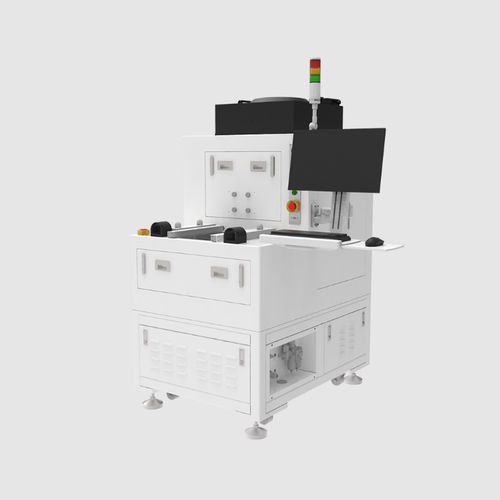

Máquina de control óptica TWE Tester

industrialpara la industria electrónicaautomatizada

Nombre del producto TWE Tester (JPT)

Descripción general El probador de módulos JPT TWE Tester está diseñado para módulos láser y sistemas de inspección óptica automatizada de alta precisión. Cubre las necesidades de ensayo desde la validación en I+D hasta el control de calidad en producción en masa.

Categoría Intelligent Equipments / Module Tester

Aplicaciones

• Ensayo y caracterización de módulos láser
• Inspección óptica automatizada de alta precisión
• Validación en I+D y control de calidad en línea de producción

Características principales

• Medición de frente de onda basada en sensor Shack–Hartmann
• Alta resolución de fase (<4 nm RMS) y precisión absoluta (~10 nm RMS)
• Cobertura espectral para ensayos banda ancha (400–1100 nm)
• Diseño modular y compacto con sistema de soporte de cambio rápido para diferentes piezas
• Medición sin contacto, adquisición rápida y resultados repetibles con procesamiento en tiempo real
• Conmutación multibanda y generación de informes personalizables mediante software integrado

Especificaciones técnicas

• Rango de longitud de onda: 400-1100 nm
• Apertura de medición: 5.02 mm × 3.75 mm
• Resolución en espacio de fase: 27.6 μm – 77.28 μm (según el expansor de haz)
• Resolución de fase: <4 nm RMS
• Precisión absoluta: 10 nm RMS
• Frecuencia de adquisición: 60 fps
• Procesamiento en tiempo real: 10 fps (resolución completa)
• Interfaz: Ethernet Gigabit
• Peso local/componente: ~400 g
• Peso de la máquina: 1000 kg
• Modo de carga: Carga/descarga manual; guía manual con sistema de soporte de cambio rápido
• Alimentación: AC 220 V, 50 Hz; Consumo: 1.5 KW; Corriente nominal: 6.8 A
• Suministro de aire: φ10; 0.5–0.7 MPa
• Dimensiones exteriores: 910 mm × 12500 mm × 2040 mm

Casos de uso

• Evaluación de la calidad de imagen y aberraciones de componentes ópticos para electrónica de consumo
• Pruebas de producción y control de calidad para piezas ópticas planas y tipo lente
• Caracterización óptica multibanda y generación de informes personalizados

Referencia

• Marca: JPT
• Producto: TWE Tester
• Familia: Module Tester
• Página fuente: https://en.jptoe.com/products/intelligent-equipments/module-tester/twe-tester
