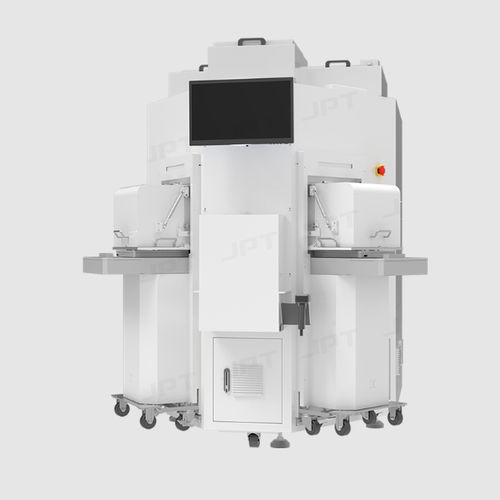

Sistema de marcado láser

automáticopara obleasde vidrio

Descripción del producto
El equipo de marcaje láser totalmente automático de alta precisión de JPT está diseñado para el marcaje automatizado y preciso en vidrio, resina y obleas. El sistema integra fuente láser ultraviolet picosegundos de JPT, galvanómetro y óptica de enfoque para realizar marcas finas y repetibles con mínima afectación térmica.

Ventajas clave

• Compatibilidad amplia de obleas: soporta 4", 6", 8" y 12" (personalizable) para cubrir distintas fases del proceso.
• Procesado automático por ambas caras: reconocimiento y marcado automático de las superficies frontal y posterior para optimizar el flujo de trabajo.
• Manipulación automatizada: módulos LoadPort/SMIF, detectores de borde y manipuladores robotizados para operación continua con mínima intervención manual.
• Marcado ultrarrápido en picosegundos ultravioletas: marcas nítidas con zona afectada por calor mínima, preservando la integridad y el rendimiento de las obleas.
• Diseño modular y escalable: módulos que permiten ampliar funciones e integrar en líneas de producción.

Especificaciones técnicas

• Fuente láser: picosegundos ultravioletas
• Potencia láser: 5W / 10W
• Refrigeración: refrigeración por agua a temperatura constante
• Calidad de haz: M2 < 1.3
• Enfoque: escaneado por galvanómetro
• Tamaño del punto focal: < 10 μm
• Velocidad máxima de procesamiento: 1000 mm/s
• Precisión de procesamiento: ±20 μm
• Precisión de posicionamiento: ±5 μm
• Tamaños de pieza admitidos: 4", 6", 8", 12" (personalizable)
• Productividad (UPH): 35–50 unidades/hora
• Dimensiones (L×A×H): 1710 × 2200 × 2200 mm
• Software de control: JPT

Aplicaciones y sectores

• Fabricación de semiconductores y obleas (industria 3C)
• Marcado de componentes de vidrio y resina
• Líneas de producción automatizadas que requieren trazabilidad

Automatización e integración

• Interfaces LoadPort/SMIF e integración con automatización de fábrica
• Detección de bordes y alineación automática para posicionamiento fiable
• Diseño modular para implementación en línea o como unidad independiente
