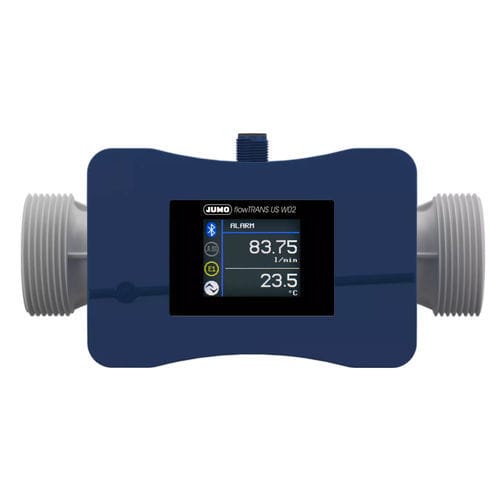

Caudalímetro de ultrasonido de tiempo de tránsito US W02

volumétricopara líquidoDN25 - 1"

Resumen
La tecnología ultrasónica, sin desgaste ni mantenimiento, permite mediciones de caudal de alta precisión e independientes de la conductividad del fluido. El caudalímetro puede ampliarse con sensores opcionales de temperatura y presión y conectarse a redes de sensores mediante JUMO digiLine o IO-Link. La configuración es rápida por Bluetooth y aplicación móvil; RS485 y el software Digital Sensor Management permiten integraciones adicionales.

Principales ventajas

• Independiente de la conductividad del fluido
• Alta precisión: 1 % del valor medido
• Ampliable con sensores de temperatura y presión

Datos técnicos generales
Principio de medida: Ultrasónico (diferencia de tiempo/retardo)
Precisión: 1 % del valor medido
Dinámica de medida: Hasta 1:100 (0,1 a 10 m/s)
Temperatura del medio: Hasta 80 °C (hasta 95 °C con precisión reducida)
Presión nominal: PN 16
Temperatura ambiente: hasta 60 °C
Salidas/comunicaciones: IO-Link (configurable: salida de pulsos hasta 10 kHz, salida analógica, E/S binaria); RS485 disponible
Pantalla: TFT para operación y lectura del valor medido
Conexión de proceso: Tubo de plástico de alto rendimiento DN 15 a DN 32, rosca exterior tipo G con sello integrado
Materiales en contacto: PPSU, PEEK, EPDM (FKM)
Tipo de protección: IP65 / IP67
Carcasa: Carcasa de plástico sin metal
Conexión eléctrica: Conector M12
Magnitudes adicionales (opcional): temperatura, presión
Características especiales: Configuración vía Bluetooth y app; Digital Sensor Management; medición de hasta 3 magnitudes en un punto de medida
Homologaciones: UL (excepto DN15)

Características / especificaciones técnicas

• Modelo: JUMO flowTRANS US W02
• Principio de medida: Ultrasónico (diferencia de tiempo)
• Precisión: 1 % del valor medido
• Rango de medida: 0,1 a 10 m/s (dinámica hasta 1:100)
• Temperatura del medio: hasta 80 °C (95 °C con precisión reducida)
• Presión nominal: PN 16
• Tipo de protección: IP65 / IP67
• Material de la carcasa: plástico sin metal
• Conexión de proceso: DN15–DN32, rosca exterior tipo G con sello integrado
• Materiales en contacto: PPSU, PEEK, EPDM (FKM)
• Conexión eléctrica: Conector M12
• Pantalla: TFT
• Salidas: IO-Link (configurable), pulsos (hasta 10 kHz), analógica, E/S binaria
• Opciones: sensores de temperatura y presión; hasta 3 magnitudes en un punto
• Configuración: Bluetooth + app, RS485, software Digital Sensor Management
• Homologaciones: UL (excepto DN15)
