Controlador de proceso multicanal JUMO meroTRON

de múltiples salidasprogramableModbus

Descripción general
El controlador modular multifunción ofrece una interfaz de usuario configurable y hardware escalable. Se pueden añadir entradas/salidas analógicas y digitales, entradas de conteo e interfaces de comunicación según los requerimientos. El equipo gestiona aplicaciones complejas mediante un segundo canal de control, funciones matemáticas y lógicas, y programación de control mediante código ST.

Puntos destacados

• Controles de secuencia en tiempo real
• Amplia gama de opciones de conexión
• Funcionalidad PLC (programación ST)

Beneficios para el cliente

• Control de proceso fiable con inicio de programa y controles de secuencia en tiempo real
• Capacidad para implementar aplicaciones avanzadas mediante funciones matemáticas, lógicas y código ST
• Menor tiempo en puesta en marcha y operación gracias al menú de dispositivo personalizable
• No se requiere hardware adicional gracias al segundo canal de control y a las funciones integradas de PLC y registrador de datos
• Optimización de procesos mediante el registro en vivo durante el arranque

Datos técnicos
Datos técnicos generales
Entradas: 1 entrada analógica y 1 entrada digital; entradas analógicas, digitales y de conteo adicionales opcionales (10 kHz); calibración de entradas analógicas según CQI-9 y AMS2750 (opcional)
Salidas: 2 relés (contacto normalmente abierto); salidas analógicas adicionales opcionales, relés (NO, conmutador), relés de estado sólido, salidas lógicas (0/14 V o 0/24 V) y salidas colector abierto
Tipos de control: controlador en dos estados, en tres estados, controlador modulante, controlador de posición, controlador continuo, controlador de programas
Pantalla: 2 pantallas LCD de 18 segmentos cada una con visualización de textos para menú, parámetros e información de proceso

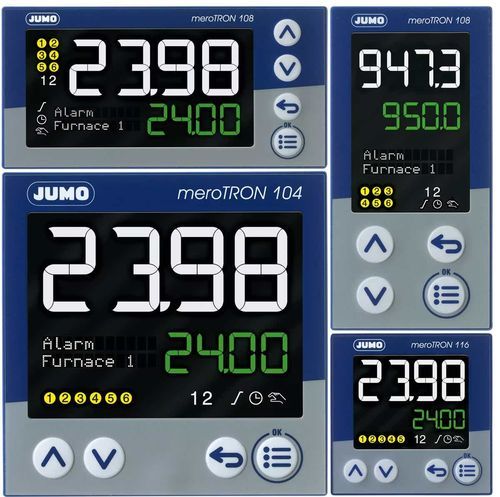

Formatos: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Interfaces: USB host y USB device (configuración); opcional: RS485 (Modbus RTU maestro/esclavo); Ethernet (Modbus TCP maestro/esclavo); PROFINET device
Características especiales: niveles de operación configurables; estructura modular con tarjetas opcionales; 2 temporizadores; 8 funciones de monitorización de valores límite; contadores hardware rápidos (12,5 kHz); contadores de horas de funcionamiento y de servicio; registrador de datos; función maestro Modbus; salidas lógicas (24 V) que pueden alimentar transmisores de dos hilos; función PLC mediante código ST; funcionalidad específica para la industria del plástico
Conexiones: bornes extraíbles con PUSH IN
Alimentación: AC 110–240 V o AC/DC 24 V
Aprobaciones: UL listado; AMS 2750; CQI-9

Especificaciones técnicas

• Entradas: 1 entrada analógica, 1 entrada digital; entradas adicionales analógicas/digitales/de conteo opcionales (10 kHz)
• Salidas: 2 relés (NO); salidas analógicas opcionales, relés conmutadores, SSRs, salidas lógicas (0/14 V o 0/24 V), colector abierto
• Tipos de control: dos estados, tres estados, modulante, posición, continuo, programa
• Pantalla: doble LCD (18 segmentos) para menús, parámetros y datos de proceso
• Formatos disponibles: 48×48 mm; 48×96 mm; 96×48 mm; 96×96 mm
• Interfaces: USB host/device; RS485 opcional (Modbus RTU); Ethernet (Modbus TCP); PROFINET
• Características especiales: tarjetas opcionales modulares, niveles de operación definibles por el usuario, 2 temporizadores, 8 funciones de monitorización de límites, contadores hardware rápidos (12,5 kHz), contadores de funcionamiento/servicio, registrador de datos, maestro Modbus, PLC vía código ST
• Conexiones: bornes extraíbles PUSH IN
• Alimentación: AC 110–240 V o AC/DC 24 V
• Aprobaciones: UL listado; AMS 2750; CQI-9
