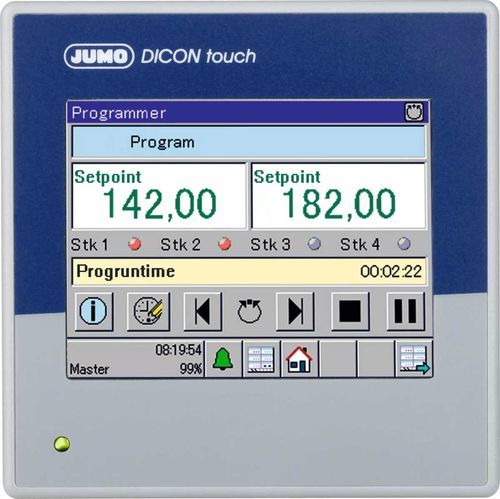

Controlador de proceso Modbus JUMO DICON touch

programablemodularmulticanal

Descripción general
DICON touch es un controlador de procesos y programas modular para aplicaciones industriales. Proporciona canales de control configurables, control por programa y visualización de la planta mediante pantallas de proceso definibles. La arquitectura modular y las funciones de registro opcionales permiten la adaptación a requisitos específicos de la planta y normativas.

Aspectos destacados

• Disponible en versiones de 2 o 4 canales
• Hardware modular con tarjetas I/O enchufables
• Pantalla táctil a color de 3,5" para operación
• Grabador sin papel integrado opcional y software de registro/evaluación
• Gestión de usuarios protegida por contraseña y niveles de acceso configurables

Datos técnicos

• Entradas de medida: Hasta 4 entradas analógicas configurables (RTD, transmisores de resistencia, termopares, 0(4)–20 mA, 0(2)–10 V); posibilidad de linearización personalizada
• Entradas digitales: 7 entradas digitales de contacto libre de potencial
• Salidas: Hasta 12 salidas internas (relés: inversor/NA, salidas lógicas 0/12 V o 0/24 V, semiconductor 1 A, analógica 0/4–20 mA o 0/2–10 V); ampliable con 2 módulos externos; alimentación 24 V para transmisores
• Pantalla: 3,5" TFT a color con pantalla táctil (320 × 420 px, 256 colores); visualización en texto plano multilingüe; pantallas de proceso configurables; barra gráfica
• Interfaces/protocolos: RS485 (Modbus), Ethernet, PROFIBUS DP, PROFINET, RS422/485 (Modbus), USB host, USB device
• Tipos de controlador: Dos posiciones, tres posiciones, modulante, continuo, continuo con controlador de posición integrado; estructuras P, I, PD, PI, PID (4 juegos de parámetros por canal)
• Alarmas: 16 funciones de vigilancia de valores límite; 8 funciones de alarma seleccionables con temporizador y confirmación
• Canales de control: 2 canales independientes y configurables (versiones disponibles según número de canales)
• Control por programa: 10 programas × 50 secciones; 8 pistas de control
• Montaje / Formato: Montaje en panel; carcasa metal/plástico; 96 × 96 × 131 mm
• Alimentación: AC/DC 20–30 V (48–63 Hz) o AC 110–240 V +10/−15 % (48–63 Hz)
• Protección: Frontal IP66; posterior IP20

Especificaciones y funciones especiales

• Tarjetas enchufables modulares para retrofit individual
• Operación por pantalla táctil y programa de configuración PC con software de arranque
• Función de registro con software de evaluación y grabador sin papel opcional
• Autotuning para determinación de parámetros; funciones matemáticas, lógicas y de tratamiento binario
• Campos funcionales programables y pantallas de proceso configurables con entradas interactivas
• Teleservicio, notificación por correo electrónico y servidor web integrado; función Modbus master; visualización mediante JUMO Device App
• Aprobaciones: cULus, DIN EN 14597, GL, AMS2750/CQI-9
