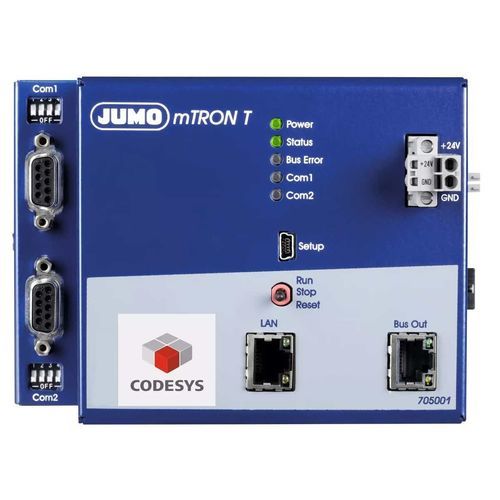

Controlador de proceso modular mTRON T

de múltiples salidasprogramablerobusto

Resumen
La unidad central contiene el mapa de procesos de la aplicación y gestiona los datos de configuración y parámetros del sistema global. Nueve generadores de programas y amplias funciones de supervisión de valores límite están disponibles para tareas de control individuales.

Puntos destacados

• Mapeo de procesos para 30 módulos de entrada y salida
• Software para puesta en marcha rápida
• Acceso a valores de proceso a través del servidor web integrado

Características clave

• 9 generadores de programas
• Amplia supervisión de valores límite (64 funciones)
• PLC según IEC 61131-3 (CODESYS V3.5)
• Servidor OPC (OPC-DA, en conexión con PLC CODESYS V3.5)
• Módulo matemático y lógico
• Plug and Play al reemplazar los módulos de entrada y salida
• RAM con respaldo de batería y reloj en tiempo real
• Suministro de tensión de servicio y cableado rápido de la tensión de servicio y del bus del sistema mediante simple acoplamiento de los módulos

Datos técnicos — Datos técnicos generales
Interfaces: dispositivo USB; Ethernet con servidor web integrado; bus de sistema RJ45 (Bus Out); 2 buses de campo (opcionales). Características especiales: mapeo de procesos para hasta 30 módulos de entrada y salida; servidor web integrado; 64 funciones de supervisión de valores límite; PLC según IEC 61131-3 (CODESYS V3.5); servidor OPC (OPC-DA, en conexión con PLC CODESYS V3.5); 9 generadores de programas; módulo matemático y lógico; Plug and Play al reemplazar los módulos de E/S; RAM con respaldo de batería; reloj en tiempo real; suministro de tensión de servicio; cableado rápido de la tensión de servicio y del bus del sistema mediante simple acoplamiento de los módulos. Carcasa: caja metálica robusta para montaje en riel DIN en el cuadro de control. Aprobaciones: UL, DNV GL. Temperatura ambiente: -20 a +55 °C. Dimensiones (A × H × F): 135 mm × 101 mm × 67.1 mm (sin elementos de conexión). Tipo de protección: IP20, según DIN EN 60529. Consumo de corriente: máx. 350 mA (a DC 19.2 V) consumo de los módulos instalados en filas.

Características / especificaciones técnicas

• Interfaces: dispositivo USB; Ethernet con servidor web integrado; bus de sistema RJ45 (Bus Out); 2 buses de campo (opcionales)
• Mapeo de procesos: hasta 30 módulos de entrada y salida
• Supervisión de valores límite: 64 funciones
• PLC: IEC 61131-3 (CODESYS V3.5)
• Servidor OPC: OPC-DA (en conexión con PLC CODESYS V3.5)
• Generadores de programas: 9
• Memoria: RAM con respaldo de batería; reloj en tiempo real
• Carcasa: caja metálica robusta para montaje en riel DIN
• Aprobaciones: UL, DNV GL
• Temperatura de funcionamiento: -20 a +55 °C
• Dimensiones: 135 mm × 101 mm × 67.1 mm (sin elementos de conexión)
• Clase de protección: IP20 (DIN EN 60529)
• Consumo máx.: 350 mA (a DC 19.2 V)
